Name: مفتاح Rackmount 3 مُدار صناعيًا 24x1 طبقة 0/57/M RJ45 ، Uplink 4x 1G/im SFP
Brand: Lanao Communication Technology Limited.
Availability: InStock

مفتاح Rackmount 3 مُدار صناعيًا 24x1 طبقة 0/57/M RJ45 ، Uplink 4x 1G/im SFP

IRSL3M-04X24G-ADU-L

مفاتيح إيثرنت صناعية مدارة من الطبقة 3 موثوقة للغاية مع 24 منفذ 10/1000 قاعدة-t RJ45 و 4 منافذ 1G/G/10GBase-X SFP. مع وصلة هابطة جيجابت كاملة وقدرة 10G للوصلة الصاعدة ، يمكنهم توفير أداء عالٍ والقدرة على نقل كميات كبيرة من الفيديو والصوت والبيانات بسرعة عبر الشبكة. دعم دي/دو/RS485 ، G.8032 ERPS ، MSTP/RSTP/STP تقنيات التكرار ، فهي تدعم الطبقة 3 التوجيه الثابت وميزات التوجيه الديناميكي وإدارة قوية الطبقة 2 وظيفة آمنة ، مما يجعلها مثالية للشبكات الصناعية واسعة النطاق.

إنها أيضًا أجهزة سهلة الاستخدام عالية الفعالية من حيث التكلفة ، والتي توفر وظيفة شبكات إيثرنت صناعية أساسية ، بما في ذلك مدخلات جهد واسعة النطاق مع تصميم طاقة زائدة عن الحاجة اختيار التيار المتردد/التيار المستمر ، غلاف IP40 بدون مروحة قوي مع تركيب حامل ، درجة حرارة تشغيل واسعة من-40 درجة مئوية إلى 80 درجة مئوية بالإضافة إلى قدرة EMI/EMC عالية المستوى. فهي أفضل الخيارات للمصنع الصناعي الثقيل ، والنقل ، والنفط والغاز ، والمواد الكيميائية ، ومراقبة الملكية الفكرية ، ومنطقة أتمتة المعالجة حيث الظروف البيئية قاسية وحرجة.

نظرة عامة

المواصفات

حلول الاتصال

نماذج

الموارد

الميزات

24*10/1000 قاعدة-طن ، 4*1G/10gbase-x sp
تيار متردد/تيار مستمر مزود طاقة زائدة مع حماية قطبية عكسي/جهد زائد/تيار زائد
دعم تكوين مفتاح واحد USB والترقية
ميزات الطبقة 3: يدعم التوجيه الثابت والديناميكي ، التمزق ، الانبوب ، BGP4 ، ECMP ، VRRP
ميزات الطبقة 2: VLAN ؛ ERPS ، STP/RSTP/MSTP ؛ تجميع الارتباط ، التطفل IGMP ، انعكاس المنفذ ، QinQ ، 802.1X ، عزل المنفذ ، RMON ، عميل NTP ، DHCP التطفل/العميل ، اختبار بينغ/تراسيرت ، ACL ، QoS و SFP وظيفة DDM
الإدارة والصيانة: إدارة IPv4 و IPv6 ؛ دعم الويب ، SNMP ، CLI ، Telnet/SSH ؛ دعم إدارة المستخدم ، سجل النظام ، تحميل/تنزيل التكوين من خلال واجهة الويب ، ترقية البرامج الثابتة عبر HTTP/TFTP/USB
يدعم بروتوكول ERPS G.8032 ، وقت الاسترداد ≤ 20ms
دعم حماية الطفرة 6KV و ESD: ، حماية
IP40 تصميم الأجهزة بدون مروحة ورف جبل
درجة حرارة التشغيل: -40 ℃ ~ 80 ℃

نموذج رقم.	IRSL3M-04X24G-ADU-L
منفذ ثابت	24x1 0/1000 قاعدة-t RJ45 4x 1G/1000G/10GBase-X SFP
ميناء الإدارة	منفذ وحدة التحكم 1xRJ45 (، 8 ، N ، 1) 1xUSB للتكوين وتحديث البرامج الثابتة
المعيار	إيثرنت IEEE ، 10 قاعدة-t إيثرنت iee 802.3u 100 قاعدة-tx إيثرنت iee 802.3ab 1000 قاعدة تي إيثرنت iee 802.3z 1000Base-X IEEE802.3x التحكم في التدفق والضغط الخلفي بروتوكول الشجرة الممتدة iee 802.1D بروتوكول شجرة ممتدة سريعة من iee w Iee 802.1Q VLAN ربس 8032 Iee 802.1X مراقبة شبكة مصادقة المنفذ Iee 802.1ab LLDP ايي 802.3ad LACP
مؤشرات LED
P (مؤشر الطاقة)	إيقاف: الجهاز خارج السلطة أو فشل ؛ على: تشغيل الجهاز أمر طبيعي
S (مؤشر حالة النظام)	وميض: تهيئة الجهاز ؛ على: الجهاز على التشغيل العادي
USB (مؤشر حالة USB) أخضر	إيقاف: محرك أقراص فلاش USB لا يتم إدخاله أو لا يتم اكتشافه بواسطة الجهاز على: تم اكتشاف محرك أقراص فلاش USB بواسطة الجهاز وامض: يقوم الجهاز بقراءة وكتابة البيانات من محرك أقراص فلاش USB
ALM (مؤشر حالة الخطأ) أحمر	إيقاف: جهاز في حالة العمل العادية ؛ على: إنذار خطأ
1-24 (مؤشرات منافذ النحاس) أخضر	إيقاف: ربط المنافذ لأسفل ؛ على: ربط المنافذ ؛ وميض: بيانات على TX/RX
1-24 (مؤشرات سرعة النحاس) الأصفر	إيقاف: منافذ على 10/من/M ؛ على: منافذ على صوفي M
25-28 (مؤشرات منافذ الألياف) خضراء	إيقاف: ربط المنافذ لأسفل ؛ على: ربط المنافذ ؛ وميض: بيانات على TX/RX
معلمة الطاقة
جهد الإدخال	36-75VDC ، ، ~ 240VAC ، مدخلات طاقة زائدة عن الحاجة 1 1
تيار الإدخال	1A مدخل تيار مستمر/تيار متردد كحد أقصى
إجمالي استهلاك الطاقة	تحميل كامل ≤ 32W
موصل	كتلة طرفية 2*2 دبوس قابلة للإزالة (العاصمة/العاصمة) مقبس تيار متردد 3 دبوس (تيار متردد/تيار متردد)
حماية الأقطاب العكوسة	دعامة
حماية من الجهد الزائد	دعامة
حماية التيار الزائد	دعامة
طبقة 2 وظائف
تجميع المنفذ	دعم تجميع ميناء GE دعم التجميع 2.5GE دعم التجميع 10GE دعم تجميع ثابت دعم التجميع الديناميكي LACP ما يصل إلى 64 مجموعة تجميع وما يصل إلى 8 منافذ لكل مجموعة
ميزات المنفذ	يدعم التحكم في التدفق IEEE802.3x ، عدادات واجهة الدعم, دعم عزل المنفذ ، انعكاس المنفذ (واحد إلى واحد ، كثير إلى واحد) دعم الكشف عن الحلقة (قائم على المنفذ ؛ قائم على VLAN) دعم بث قمع العواصف (البث ؛ الإرسال المتعدد غير معروف ؛ أحادي الإرسال غير معروف)
إدارة طاولة عنوان ماك	دعم إدارة عنوان ماك ثابت دعم إدارة عنوان ماك الديناميكية دعم تصفية ماك عنوان دعم حد ماك على أساس المنفذ و VLAN دعم ماك ترفرف على أساس الميناء و VLAN
فلان	دعم وضع الوصول ؛ دعم وضع الجذع ؛ دعم وضع الهجين
فلانتصنيف	VLAN القائم على ماك; IP القائم على أساس VLAN; بروتوكول قائم على VLAN
غفرب	الوضع العادي ؛ وضع ثابت ؛ الوضع المحظور
القينق	QinQ القائم على الميناء QinQ القائم على VLAN (VLAN-stacking; VLAN-mapping) QinQ القائم على التدفق
LLDP	LLDP (بروتوكول اكتشاف طبقة الارتباط)
بروتوكول الشبكة الحلقي	دعم أو دعم أو دعم أو يدعم بروتوكول ERPS G.8032 ، حلقة مفردة ، حلقة فرعية وحلقة رئيسية وقت الاسترداد ≤ 20ms
L2 الإرسال المتعدد
تجسس IGMP	دعم التطفل IGMP
عنوان المجموعة	عنوان مجموعة الدعم
وظائف الأمن
ACL	معيار IP ACL تمديد ماك ACL تمديد IP ACL IPv6 ACL
QoS	دعم فئة QoS ، ملاحظة دعم SP ، طابور WRR جدولة حد المعدل المستند إلى المنفذ حد المعدل المستند إلى منفذ الخروج دعم QoS القائمة على السياسة
802.1x	التحكم في الوصول إلى المنفذ التحكم في الوصول إلى عنوان ماك خادم نصف القطر
أمن الميناء	أمن الميناء
واقي مصدر IP	منفذ IP/ربط ماك
ARP-التحقق	دعم فحص ARP وتصفية حزمة ARP للمستخدمين غير القانونيين
التحكم في الوصول	دعم التحكم في وصول المستخدم Telnet/SSH/HTTP/HTTPS
وظائف الإدارة والصيانة
إدارة المستخدم	دعم حماية كلمة المرور دعم إدارة إذن المستخدم
SNMP	دعم نسخة SNMP V1/V2C/V3
إدارة الويب	إدارة الويب يدعم HTTP V1.1 يدعم HTTPS
إدارة CLI	وحدة التحكم/إدارة خط الأوامر Telnet
رومان	دعم RMON (المراقبة عن بعد) التنبيه
ترقية البرامج الثابتة	ترقية البرامج الثابتة
اكتشاف الأخطاء	بينغ/الجر اللحظات الموت دعم جهاز الإرسال المستقبل البصري وظيفة DDM
كشف الكابلات	دعم الكشف عن كابل منفذ النحاس
NTP	بروتوكول وقت الشبكة
Syslog/تصحيح	Syslog/تصحيح Syslog يرسل إلى ثلاثة خوادم
تكوين استيراد/تصدير	دعم FTP/TFTP الاستيراد/التصدير عن بعد دعم USB الاستيراد/التصدير
إدارة التقسيم المزدوج	دعم التبديل التقسيم المزدوج
وظائف بروتوكول التطبيق
Dhcp التطفل	DHCP التطفل ميناء الثقة دعم التكوين معرف عن بعد/دائرة الهوية خيار DHCP-82
عميل DHCP	دعم عميل DHCP
خادم تلنت	دعم خادم تلنت
عميل تلنت	عميل دعم تلنت
خادم SSH	يدعم خادم SSH
تاكاكس	دعم TACACS (وحدة تحكم الوصول الطرفية تصل إلى نظام التحكم)
تدفق	دعم تحليل حركة مرور الشبكة
TFTP	دعم عميل TFTP
طبقة 3 وظائف
ARP	الشيخوخة الجدول ARP
IPv4 / IPv6	التوجيه الساكن
اكمب	دعم ECMP (توجيه متعدد المسارات بتكلفة متساوية) دعم تكوين ECMP Max التالي هوب دعم القدرة التكوين المتوازن
سياسة الطريق	قائمة بادئة IPv4
فروب	بروتوكول تكرار جهاز التوجيه الافتراضي
مواصفات بروتوكول التوجيه
مزق	ريبف 1/v2
موديلات 2	موديلات 2
BGP4	BGP4 ، دعم توجيه BGP Recursive ECMP دعم لعرض عدد الجيران وحالة أعلى/أسفل
هو-هو	IS-ISv4
إدخال التوجيه	13K
تبديل الميزات
سعة التبديل	وجي جي بي في الثانية
معدل إرسال الحزمة	نظام Mpps
طاولة عنوان ماك	16K
فلان	4K
عازل	12 ميغابت
تأخير الشحن	أقل من 5
إطار كبير	دعم 10 كيلو بايت
مدكس/ميدكس	دعامة
كلب مراقبة	دعامة
هيكل ميكانيكي
حماية جراب	IP40
طريقة التثبيت	رف للتركيب
البعد (W x D x H)	، X 45x ، x ، مم
الوزن	5.4 كجم
بيئة التشغيل
درجة حرارة التشغيل	-40 ℃ ~ + 75 ℃
درجة حرارة التخزين	-40 ℃ ~ + 85 ℃
الرطوبة النسبية	رطوبة العملية: من من من-من--RH ، رطوبة التخزين:
المعايير الصناعية
EMS	حماية من زيادة الطاقة: IEC-4-5 DC: 6KV/6KV (8/20us) حماية الطفرة من إيثرنت: IEC-4-5 6KV/2KV(10/700us) ساعة: IEC-4-3 80 ميغاهرتز-1 غيغا هرتز: 10 v-m ايفت: IEC-4 4K/2K CS: IEC-4-6 10V ESD: IEC our-4-2 الاتصال: 8K ؛ الهواء: 15K
إيمي	FCC جزء 15B فئة أ
صدمة	IEC ، 2-27
السقوط الحر	IEC ، 2-32
اهتزاز	IEC ، 2-6
شهادة	CCC/CE/UKCA/RoHS/الوصول/FCC
MTBF	عدد الساعات
ضمان	3 سنوات

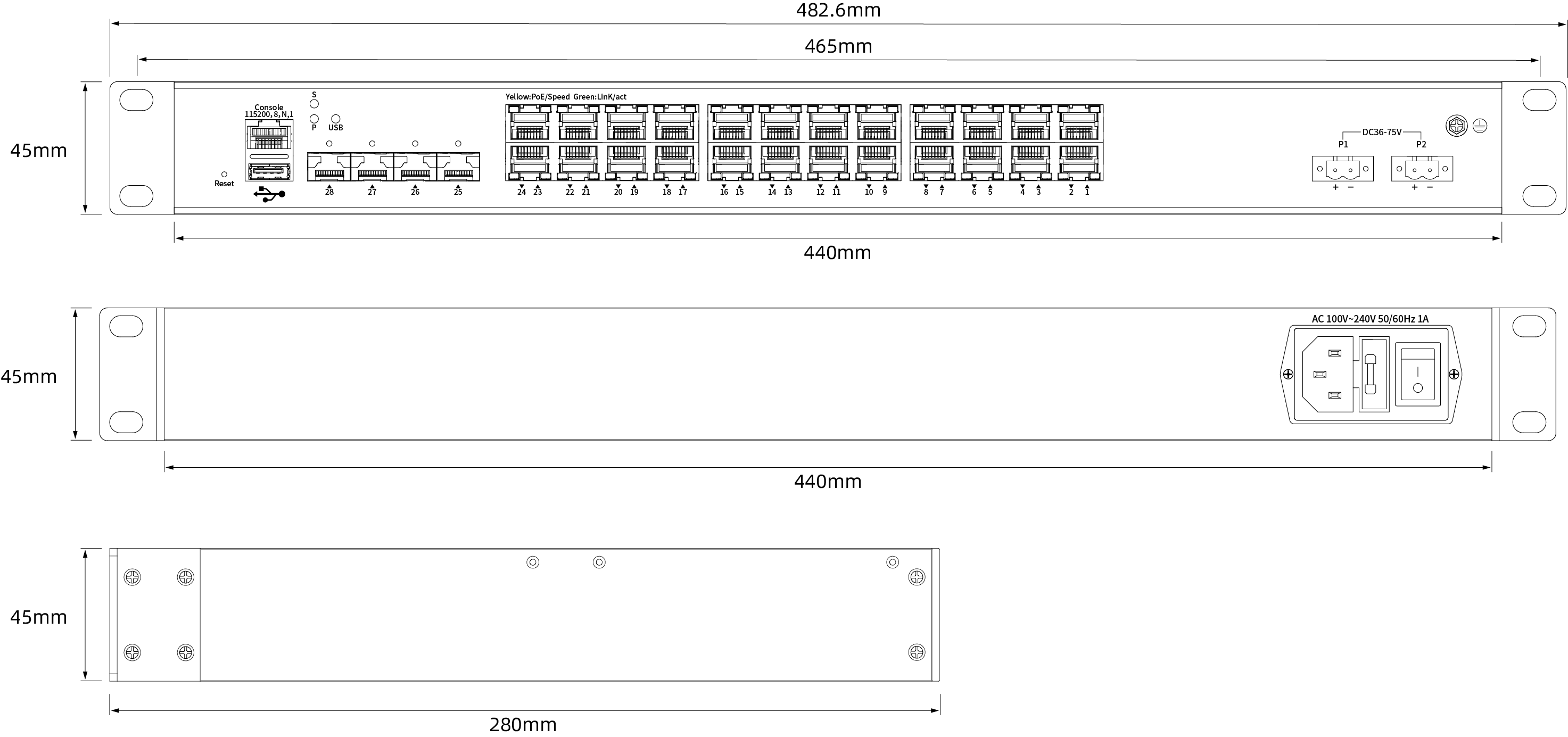

البعد

ع/ن

الوصف

IRSL3M-04X24G-ADU-L

رف جبل الصناعية L3 التبديل إيثرنت المدارة

24x1 0/من/، M RJ45 منافذ ، 4X1G/im/10G منافذ SFP

مدخلات طاقة زائدة عن الحاجة 1 ، 36-75VDC و ~ 240VAC
