افر الإرسال

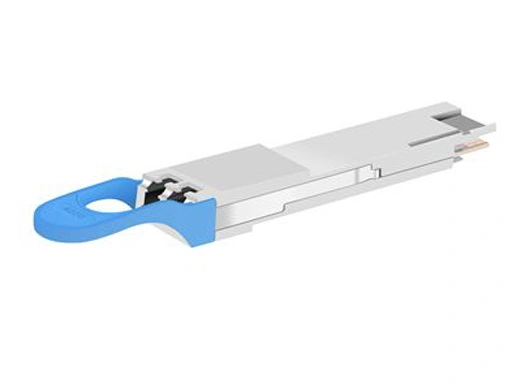

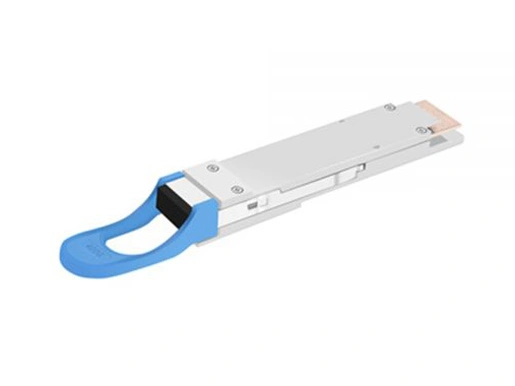

هذا المنتج عبارة عن وحدة بصرية رباعية الشكل قابلة للتغير-وحدة بصرية مزدوجة الكثافة (من) مصممة لتطبيقات الاتصال البصري 2. تقوم الوحدة بتحويل 8 قنوات من 50 (PAM4) بيانات مدخلات كهربائية إلى 4 قنوات من الإشارات الضوئية المتوازية ، كل منها قادرة على تشغيل بالسعر الإجمالي من من من من من من أجل بشكل عكسي ، على جانب المتلقي ، تقوم الوحدة بتحويل قنوات إشارات بصرية متوازية من 4 قنوات لكل قناة لمعدل بيانات إجمالي من من من من من من من 8 قنوات من 50 (PAM4) بيانات الإخراج الكهربائي.

يمكن توصيل كابل الألياف الضوئية MTP/our إلى وعاء الوحدة النمطية DR4. يتم ضمان المحاذاة الصحيحة بواسطة دبابيس التوجيه داخل الوعاء. لا يمكن ثني الكبل عادةً من أجل محاذاة القناة المناسبة إلى القناة. يتم التوصيل الكهربائي من خلال موصل حافة من نوع MSA متوافق مع.
تم تصميم المنتج باستخدام عامل الشكل واتصال بصري/كهربائي وواجهة تشخيص رقمية وفقًا لاتفاقية متعددة المصادر (MSA) النوع 2. لقد تم تصميمه لتلبية أقسى ظروف التشغيل الخارجية بما في ذلك درجة الحرارة والرطوبة وتداخل EMI.


وصف وظيفي
تتضمن الوحدة 4 قنوات متوازية على طول موجي مركزي 1310 نانومتر ، تعمل على طول موجي لكل قناة. مسار الارسال يتضمن رباعية القناة سائق يمل جنبا إلى جنب مع 4 مواز يملس. على مسار المستقبل ، ترتبط مصفوفة PD بـ TIA رباعية القناة لتحويل المدخل البصري المتوازي إلى 4 قنوات للإشارات الكهربائية المتوازية (PAM4). يتم استخدام علبة تروس أساس DSP لتحويل 8 قنوات من إشارات 25GBaud PAM4 إلى 4 قنوات من 50 إشارة GBaud PAM4 وتم دمج جهاز إعادة ضبط 8 قنوات وكتلة FEC في هذا DSP. الواجهة الكهربائية متوافقة مع 802.3bs و MSA في اتجاهات الإرسال والاستقبال ، والواجهة البصرية متوافقة مع MSA مع موصل. يلزم وجود مصدر طاقة فردي بجهد V لتشغيل هذا المنتج. جميع دبابيس تزويد الطاقة متصلة داخليًا ويجب تطبيقها بشكل متزامن. حسب مواصفات MSA ، توفر الوحدة سبعة دبابيس تحكم في الأجهزة منخفضة السرعة (بما في ذلك الواجهة التسلسلية ثنائية الأسلاك): ModSelL ، SCL ، SDA ، ResetL ، InitMode ، ModPrsL و IntL. تحديد الوحدة النمطية (ModSelL) هو دبوس إدخال. عندما يكون هذا المنتج منخفضًا من قبل المضيف ، يستجيب هذا المنتج لأوامر الاتصال التسلسلي المكونة من سلكين. يسمح ModSelL باستخدام هذا المنتج على ناقل واجهة واحد من سلكين-يجب استخدام خطوط ModSelL الفردية.

الساعة التسلسلية (SCL) والبيانات التسلسلية (SDA) مطلوبة لواجهة اتصال الناقل التسلسلي ذو السلكين وتمكين المضيف من الوصول إلى خريطة الذاكرة.

يتيح دبوس ResetL إعادة ضبط كاملة ، وإعادة الإعدادات إلى حالتها الافتراضية ، عندما يتم الاحتفاظ بمستوى منخفض على دبوس ResetL لفترة أطول من الحد الأدنى لطول النبض. أثناء تنفيذ إعادة الضبط ، يجب على المضيف أن يتجاهل جميع بتات الحالة حتى يشير إلى الانتهاء من مقاطعة إعادة الضبط. يشير المنتج إلى ذلك عن طريق نشر إشارة إنتل (المقاطعة) مع البيانات _ not بت جاهز في خريطة الذاكرة. لاحظ أنه عند تشغيل الطاقة (بما في ذلك الأيون الساخن) ، يجب أن تنشر الوحدة إكمال إعادة الضبط هذه دون الحاجة إلى إعادة الضبط. وضع التهيئة (InitMode) هو إشارة إدخال. يتم سحبها إلى Vcc في الوحدة النمطية. تسمح إشارة InitMode للمضيف بتحديد ما إذا كانت الوحدة النمطية ستتم تهيئتها تحت تحكم برنامج المضيف (تم تأكيد ارتفاع InitMode) أو التحكم في أجهزة الوحدة النمطية (انخفاض InitMode decoted). تحت تحكم البرنامج المضيف ، تبقى الوحدة في وضع الطاقة المنخفضة حتى يتيح البرنامج الانتقال إلى وضع الطاقة العالية ، كما هو محدد في مواصفات واجهة الإدارة. تحت التحكم في الأجهزة (InitMode de-reserved منخفض) ، قد تنتقل الوحدة على الفور إلى وضع الطاقة العالية بعد تهيئة واجهة الإدارة. لا يغير المضيف حالة هذه الإشارة أثناء وجود الوحدة. في تطبيقات QSFP القديمة ، تُسمى هذه الإشارة LPMode. انظر! لـ LPMode signal deion.

الوحدة الحالية (ModPrsL) هي إشارة محلية إلى اللوحة المضيفة والتي ، في حالة عدم وجود منتج ، يتم سحبها عادة إلى المضيف Vcc. عندما يتم تثبيت المنتج في الموصل ، فإنه يُكمل المسار إلى الأرض من خلال مقاوم على لوحة المضيف ويؤكد الإشارة. ثم يشير ModPrsL إلى حاضره عن طريق ضبط ModPrsL إلى حالة منخفضة.

المقاطعة (IntL) هي دبوس إخراج. أقل من ، يشير إلى خطأ تشغيلي محتمل أو حالة حرجة للنظام المضيف. يحدد المضيف مصدر المقاطعة باستخدام الواجهة التسلسلية ذات السلك. دبوس IntL هو مخرج جامع مفتوح ويجب سحبه إلى الجهد المضيف Vcc على اللوحة المضيفة.


الميزات
● ، متوافقة مع MSA
● 4 مداخل بصرية متوازية
● G Lambda MSA 400G-dr4 مواصفة متوافقة
● ما يصل إلى 2 ناقل حركة على الألياف أحادية الوضع (SMF) مع FEC
● درجة حرارة حالة التشغيل: 0 إلى 70 درجة مئوية
● الواجهة الكهربائية 8x53. من الخارج (400gau-8)
● معدل البيانات ، Gbps (PAM4) لكل قناة.
● الحد الأقصى لاستهلاك الطاقة 12W
● الموصل
● بنفايات متوافقة

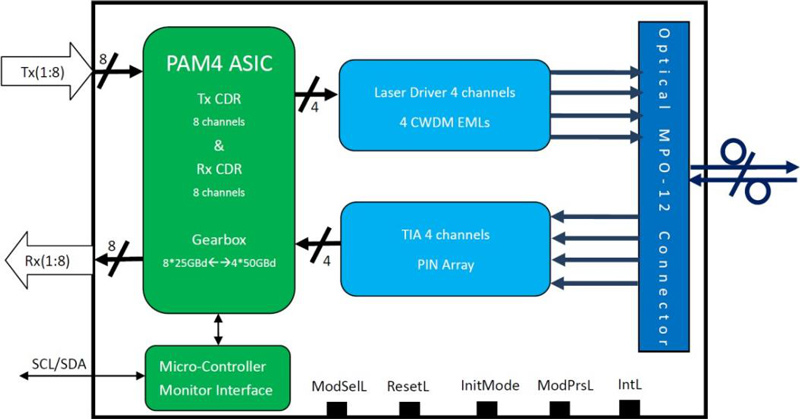

مخطط كتلة الإرسال

الشكل 1. مخطط كتلة الإرسال

تعيين دبوس والوصف

يظهر الدبوس الكهربائي للوحدة في الشكل 2 أدناه.

الشكل 2. موصل متوافق مع MSA

تعريف دبوس

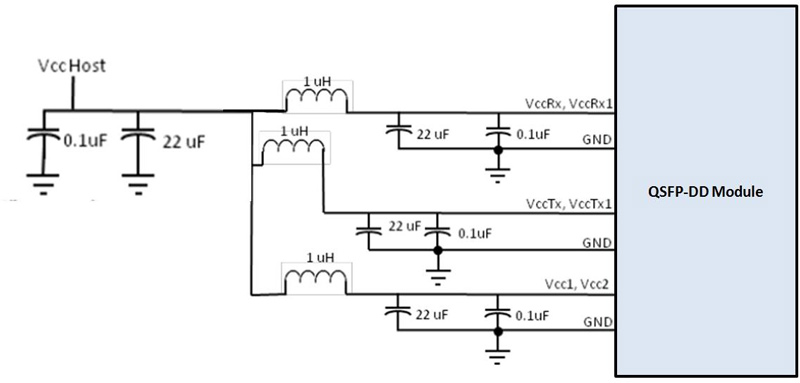

مرشح مزود طاقة موصى به

الشكل 3. مرشح تزويد الطاقة الموصى به

التقييمات القصوى المطلقة

تجدر الإشارة إلى أن العملية التي تتجاوز أي تقييمات قصوى مطلقة فردية قد تسبب ضررًا دائمًا لهذه الوحدة.

ظروف التشغيل ومتطلبات إمدادات الطاقة الموصى بها

ملاحظات:

1. FEC المقدمة من النظام المضيف.

2. FEC مطلوب على النظام المضيف لدعم أقصى مسافة.

الخصائص الكهربائية

يتم تعريف الخصائص الكهربائية التالية على بيئة التشغيل الموصى بها ما لم يتم تحديد خلاف ذلك.

ملاحظات:

1. باستثناء iee 802.3bs 120.3.1.2 أن النمط PRBS31Q أو الخمول.

2. يلتقي بير المحدد في IEEE 802.3bs 120.1.1.

جهد الوضع الشائع 3.DC الذي تم إنشاؤه بواسطة المضيف. تشمل المواصفات آثار جهد الإزاحة الأرضي.

الخصائص البصرية

ملاحظات:

1. متوسط قوة الإطلاق ، كل مسار (دقيقة) غني بالمعلومات وليس المؤشر الرئيسي لقوة الإشارة. لا يمكن أن يكون جهاز إرسال بقوة إطلاق أقل من هذه القيمة متوافقًا ؛ ومع ذلك ، فإن القيمة التي تفوق هذا لا تضمن الامتثال.

2. حتى إذا كانت نسبة الانقراض TDECQ> من أجل نسبة انقراض تبلغ ≥ dB أو TDECQ> من أجل نسبة انقراض أقل من:-dB ، نسبة الانقراض (دقيقة) يجب أن يتجاوز الحد الأدنى للقيمة المحددة هنا.

3. Ceq هو معامل محدد في iee Std-ise البند 121.8.5.3 والذي يمثل تعزيز الضوضاء المرجعي المعادل.

4. متوسط طاقة الاستقبال ، كل مسار (دقيقة) غني بالمعلومات وليس المؤشر الرئيسي لقوة الإشارة. لا يمكن أن تكون الطاقة المستلمة أقل من هذه القيمة متوافقة ؛ ومع ذلك ، فإن القيمة التي تفوق هذا لا تضمن الامتثال.

5. يجب أن يكون المستلم قادرًا على تحمل التعرض المستمر لإشارة دخل بصري ذات مستوى الطاقة المتوسط هذا دون ضرر.

6. حساسية المستقبِل (OMAouter) مفيدة ويتم تعريفها للمرسل بقيمة SECQ تصل إلى 3.4 ديسيبل. يجب أن تفي حساسية المتلقي بالمعادلة (1) ، الموضحة في الشكل 4.

أين:

RS هي حساسية المتلقي ، و

SECQ هو جهاز الإرسال المستخدم لقياس حساسية جهاز الاستقبال.

7. تقاس بإشارة اختبار المطابقة في TP3 للبير يساوي 2.4x10-4.

8. شروط الاختبار هذه لقياس حساسية المستقبل المجهدة. فهي ليست من الخصائص الخاصة بجهاز الاستقبال.

الشكل 4. توضيح قناع حساسية جهاز الاستقبال لـ 400 جم-dr4 +

وظائف التشخيص الرقمية

يتم تعريف الخصائص التشخيصية الرقمية التالية على ظروف التشغيل العادية ما لم ينص على خلاف ذلك.

ملاحظات:

1. نظرًا لدقة قياس ألياف أحادية النمط مختلفة ، يمكن أن يكون هناك تذبذب إضافي +/-1 ديسيبل ، أو دقة كلية +/- 3 ديسيبل.

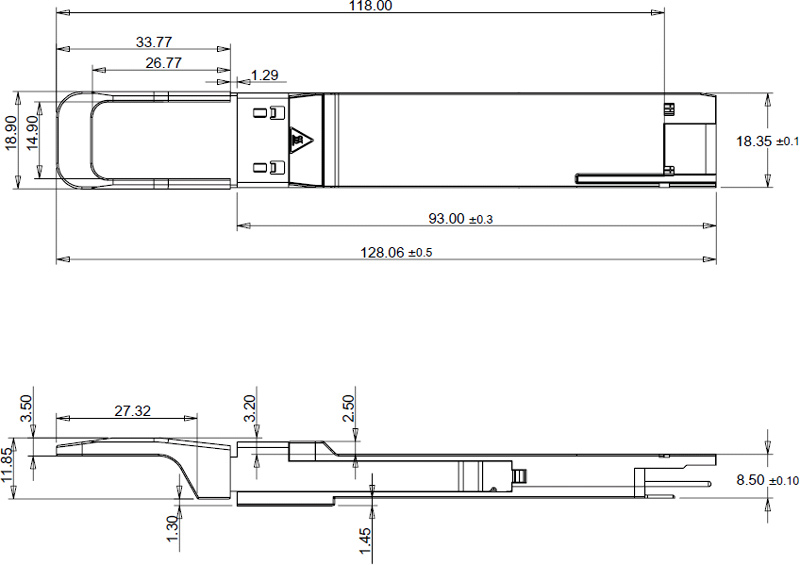

رسم مخطط (مم)

ESD

تم تحديد جهاز الإرسال والاستقبال هذا على أنه عتبة ESD 1kV لدبابيس البيانات عالية السرعة و 2kV لجميع دبابيس المدخلات الكهربائية الأخرى ، تم اختبارها لكل ، الطريقة ، بسم (HBM). ومع ذلك ، لا تزال هناك حاجة إلى احتياطات ESD العادية أثناء التعامل مع هذه الوحدة. يتم شحن هذا المرسل المستقبل في عبوة واقية من ESD. يجب إزالته من العبوة والتعامل معه فقط في بيئة محمية من ESD.

سلامة الليزر

هذا منتج ليزر من الفئة 1 وفقًا لـ EN-1: ، يتوافق هذا المنتج مع 21 CFR و، باستثناء الانحرافات وفقًا لإشعار الليزر رقم. 50, تاريخ (June 24,!). تحذير: قد يؤدي استخدام ضوابط أو تعديلات أو أداء إجراءات غير تلك المحددة هنا إلى تعرض إشعاعي خطير.
