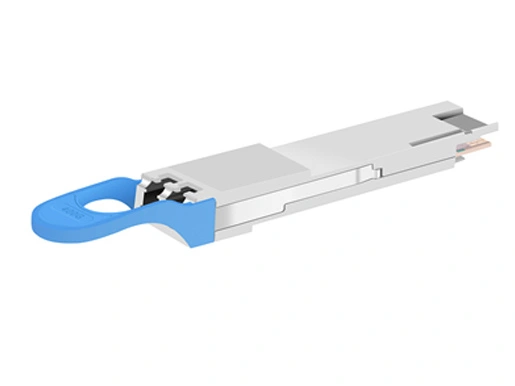

افر الإرسال و خدمة الإرسال و

تستند وحدات DCO المتنوعة على DP- 16QAM التي تدعم النطاق C الممتد ، والكشف المترابط عن الاستقطاب ، ومعادلة الروابط الإلكترونية المتقدمة. تعويض تشتتة لوان يمكن تطبيقها على الجانب تلقي من المستخلص. تتم إدارة هذه الوحدة باستخدام الواجهة السلكية المحددة في مواصفات واجهة الإدارة المشتركة (CMIS).

تستخدم الوحدة 76 دبوس ، موصل مواصفات الأجهزة MSA لجميع الواجهات الكهربائية مع بطاقة المضيف ، في حين يتم توفير واجهات بصرية على جانب الخط من خلال أوعية بصرية على. يمكن تقسيم الوحدة إلى ثلاثة أجزاء وظيفية: مسار TX ، مسار RX والتحكم وكتلة الطاقة.

تتكون واجهة المضيف من ما مجموعه 8 مداخل سردس عالية السرعة. وهذا يسمح للوحدة بدعم واجهات واحدة لتطبيق G: واجهات عميل مستقلة مزدوجة ذات 4 حارات (لتطبيق 400 جيجابايت) وأربع واجهات مستقلة لعميل وضع المسار المزدوج (لتطبيق 4*100 جيجابايت).

توفر واجهة اتصالات الإدارة عددًا من عمليات الإدارة الأولية التي تسمح للمضيف بالقراءة من سجلات الإدارة بحجم بايت أو الكتابة إليها في خريطة ذاكرة الإدارة الخاصة بالوحدة. توجد عمليات قراءة وكتابة لكل من البايتات المفردة وتسلسل البايت المتجاورة. يتم دعم نوعين من عمليات القراءة ، إما مع معالجة ضمنية (قراءة من العنوان الحالي) أو مع معالجة صريحة.

واجهة الاتصالات الإدارية تميز دور ودور s. يجب أن يكون المضيف هو ويجب أن تكون الوحدة النمطية s.

يبدأ جميع العمليات التي تؤدي إلى نقل البيانات. يمكن نقل البيانات من إلى s (في عمليات الكتابة) ومن s إلى (في عمليات القراءة).

الميزات

● دعم تباعد قنوات الشبكة المرنة DWDM في النطاق C

● دعم واجهات جانب العميل: 400GAUI-8/4*100GAUI-2

● خط الدعم-الجانب مع CFEC

● عامل الشكل القياسي من النوع 2

● موصل متوافق مع 76pin MSA

● متوافقة مع CMIS

● متوافقة مع اتفاقية تنفيذ OIF لcmis المتماسكة ، Rev

● تقييم

● بنفايات متوافقة

تطبيق نموذجي

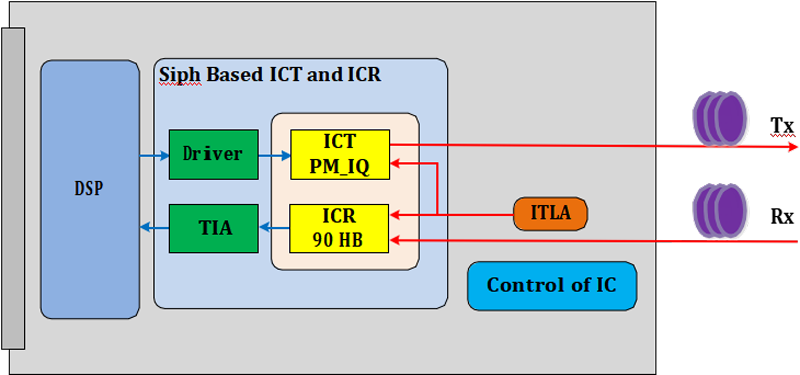

يستخدم مجال تطبيق الوحدة على نطاق واسع من وصلات المسافات القصيرة (ZR) إلى وصلات المترو (MR). كما هو موضح في الشكل 1 ، فهي تتألف من مداخل بيانات عالية ، ومزود طاقة V فردي ، وواجهة IIC للتحكم في الوحدة وتقرير الحالة ، ودبابيس إنذار وتحكم مخصصة (لا تظهر على الشكل 1).

الشكل 1. مخطط كتلة الإرسال

واجهة المضيف

دعم الوحدة النمطية للتطبيقات الواسعة مع واجهات المضيف: 400gaui.1/100gui2. تتوافق واجهة المضيف مع معايير البروتوكول الحالية وتعمل وفق مواصفات الطبقة المادية القياسية. إنهاء ورسم الخرائط و/أو تجميع هذه الإشارة في هيكل إطار ZR داخلي. ثم يتم تكييف هيكل إطار ZR مع محرك CFEC وإطار DSP للإرسال عبر واجهة الوسائط المتماسكة. تتوافق إشارات واجهة المضيف مع البروتوكول الحالي والمعايير الكهربائية كما تم تحديدها بواسطة IEEE 802.3TM-1.2 tm.

الرقاقة الكهربائية المتوافقة مع واجهة المضيف والتي تصل إلى مسافة قصيرة جدًا وسرعة عالية إلى الوحدة النمطية-الترميز إلى PAM4.

واجهة وسائط

تستخدم واجهة الوسائط التعديل ، والكشف المترابط لتنوع الاستقطاب ، ومعادلة الارتباط الإلكتروني المتقدمة مع تشتتة معطرة وتعويض تأخير المجموعة التفاضلية.

تقوم الوحدة بإنهاء إشارة واجهة المضيف ثم تقوم بوضعها في هيكل إطار ZR داخلي. ثم يتم تكييف هيكل إطار ZR مع محرك CFEC وإطار DSP للإرسال عبر واجهة الوسائط المتماسكة.

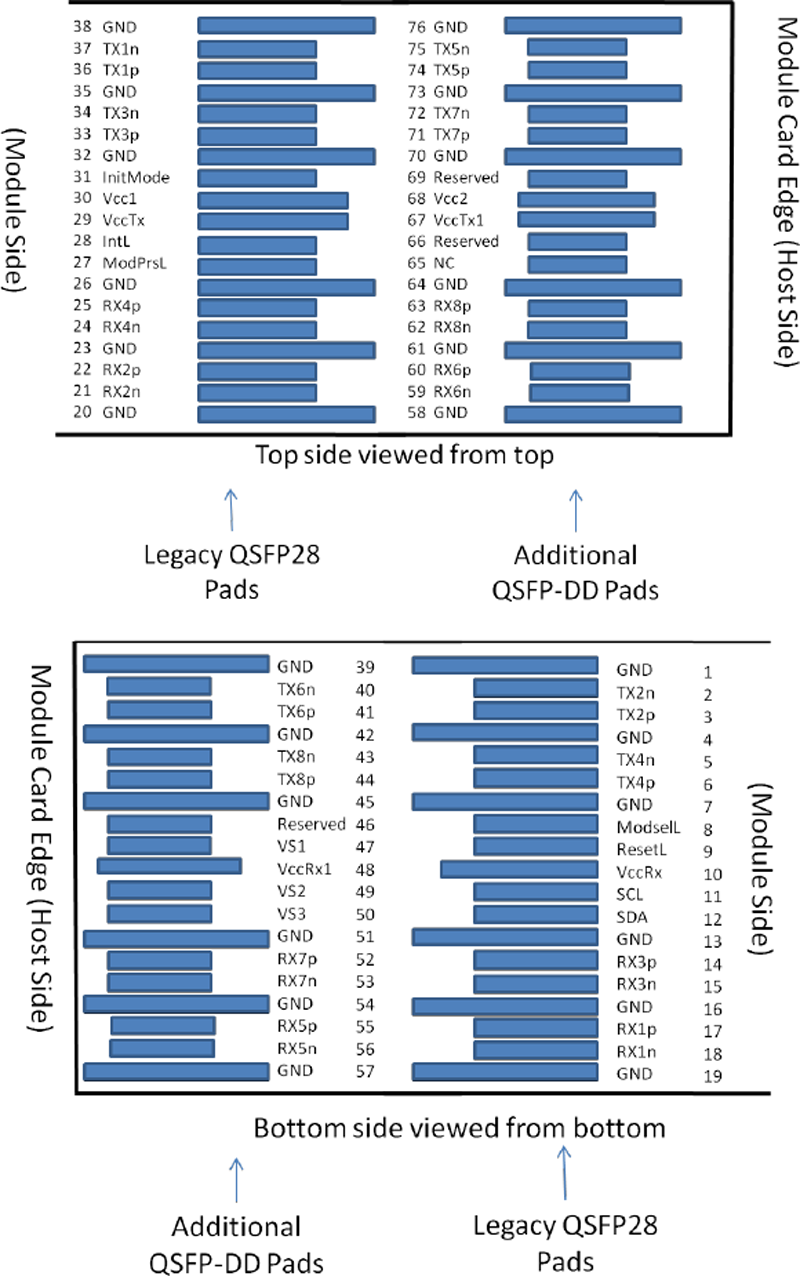

مضيف موصل كهربائي وتعيينات دبوس

الواجهات الكهربائية ، بما في ذلك مهام لوحة البيانات والتحكم والحالة وإمدادات الطاقة ومتطلبات تخطيط مضيف وحدة الكمبيوتر ، متوافقة تمامًا مع مواصفات أجهزة MSA QSFP-DD ، ريف. من

حالة الوحدة معزولة عن أرضية الدائرة ، GND ، لتوفير مرونة مصمم المعدات فيما يتعلق بالتوصيلات بين دروع التداخل الكهرومغناطيسي الخارجي وأرض الدائرة ، GND ، للوحدة.

الشكل 2. موصل متوافق مع MSA

التقييمات القصوى المطلقة

تجدر الإشارة إلى أن العملية التي تتجاوز أي تقييمات قصوى مطلقة فردية قد تسبب ضررًا دائمًا لهذه الوحدة.

ظروف التشغيل

مزود طاقة

وحدة قياس الطاقة 8 هي وحدة طاقة من الفئة 8. لتجنب تجاوز سعة طاقة النظام المضيف ، عند سدادة ساخنة أو دورة طاقة أو إعادة ضبط ، يجب أن تعمل جميع الوحدات في وضع طاقة منخفض إذا تم تأكيد وضع LPMode. إذا لم يتم تأكيد LPMode ، فسوف تنتقل الوحدة إلى وضع الطاقة العالية دون تدخل المضيف. ترد قيم المواصفات لتيارات الحالة القصوى الفورية والمستمرة والمستقرة في كل فئة طاقة في الجدول 5. يتم تحديد متطلبات تزويد الطاقة في الجدول أدناه.

مسامير حالة والتحكم في الأجهزة

بالإضافة إلى الواجهة التسلسلية من سلكين ، تحتوي الوحدة على الإشارات التالية ذات السرعة المنخفضة للتحكم والحالة:

● مودسيل

● إعادة الضبط

● وضع LPMode

● مودبرسل

● إنتل

● EPS

مودسيل

ModSelL عبارة عن إشارة إدخال يتم سحبها إلى Vcc في الوحدة النمطية. عندما يكون المضيف منخفضًا ، تستجيب الوحدة لأوامر الاتصال التسلسلي من سلكين. يسمح ModSelL باستخدام وحدات متعددة على ناقل واجهة واحد من سلكين. عندما تكون وحدة ModSelL عالية ، لا تستجيب الوحدة لأي اتصال واجهة من سلكين من المضيف أو تقر به.

لتجنب التعارض ، يجب ألا يحاول النظام المضيف إجراء اتصالات واجهة من سلكين داخل ModSelL de-تأكيد الوقت بعد أن تكون أي وحدات من السند. وبالمثل ، يجب على المضيف الانتظار على الأقل لفترة تأكيد ModSelL قبل التواصل مع وحدة ed الجديدة. قد تتداخل فترات التأكيد والتأكيد على الوحدات المختلفة طالما تم استيفاء متطلبات التوقيت المذكورة أعلاه.

ريستل

يجب سحب إشارة ResetL إلى Vcc في الوحدة النمطية. يبدأ مستوى منخفض في إشارة إعادة الضبط لفترة أطول من الحد الأدنى لطول النبض (t-resetinit) بإعادة ضبط الوحدة النمطية بالكامل ، وإعادة جميع إعدادات وحدة المستخدم إلى حالتها الافتراضية.

LPMode

LPMode هو إشارة إدخال. يجب سحب إشارة LPMode إلى Vcc في الوحدة النمطية. يتم استخدام LPMode في التحكم في وضع طاقة الوحدة النمطية.

انظر قسم CMIS 6.3.1.3.

مودرسل

يجب سحب ModPrsL إلى مضيف Vcc على اللوحة المضيفة وسحبها منخفضة في الوحدة. يتم تأكيد ModPrsL على انخفاض من من من عند ed الوحدة النمطية. يتم إلغاء تأكيد ارتفاع ModPrsL عندما تكون الوحدة غائبة فعليًا عن موصل المضيف بسبب مقاوم السحب على اللوحة المضيفة.

إشارات السرعة المنخفضة بخلاف واجهة SCL و SDA تعتمد على الجهد المنخفض TTL (LVTTL) تعمل في Vcc. يشير Vcc إلى فولتية الإمداد العامة لـ VccTx أو VccRx أو مضيف Vcc أو vcc1 يجب على المضيفين استخدام مقاوم سحب متصل بمضيف Vcc على كل من واجهة 2-سلك SCL (الساعة) ، SDA (البيانات) ، وجميع مخرجات حالة السرعة المنخفضة. واجهة SCL و SDA هي واجهة المكونات الساخنة التي قد تدعم طوبولوجيا الحافلة. أثناء أيون الوحدة النمطية أو إزالتها ، قد تنفذ الوحدة دارة ما قبل المرحلة التي تمنع إفساد عمليات نقل البيانات من الوحدات الأخرى التي تستخدم الحافلة بالفعل.

المواصفات الكهربائية منخفضة السرعة في الجدول 6. تضمن هذه المواصفات التوافق بين ناقل المضيف والواجهة ثنائية السلك.

طبقة مادية

الطبقة المادية التي تدعم الاتصال بين المضيف والوحدة هي الواجهة التسلسلية السلكية (TWI). يتكون التوي من إشارة ساعة (SCL) وإشارة بيانات (SDA).

يتضمن SCL و SDA واجهة تسلسلية ثنائية الأسلاك بين المضيف والوحدة باستخدام بروتوكول التوي. يتم تعريف SCL كإشارة واجهة تسلسلية على مدار الساعة و SDA كإشارة بيانات واجهة تسلسلية. وكلتا الاشارتين مفتوحة الصرف وتتطلب مقاومات سحب إلى + من المضيف. يجب أن تكون قيمة المقاوم للسحب 1k أوم إلى ، k أوم حسب الحمل بالسعة.

كلا الإشارتين (SCL و SDA) هما دبابيس تجميع مفتوحة ثنائية الاتجاه وتتطلب سحبا خارجيا إلى VCC على ثنائي الفينيل متعدد الفينيل المضيف. يتطلب تنشيط الخط سحبه لأسفل (سلكي). يجب ألا تتجاوز السعة الإجمالية للحافلة 400pF.

تدعم هذه الواجهة ثنائية الأسلاك سرعتان للحافلة:

· الوضع السريع-I2C (Fm) ≤ من kbit/s

· وضع سريع زائد-I2C وضع سريع زائد (Fm +) ≤ 1 ميغابت/ثانية

إشارة SDA ثنائية الاتجاه. أثناء نقل البيانات الثنائي ، يجب أن تنتقل إشارة SDA عندما تكون SCL منخفضة. يتم استخدام انتقالات SDA عند ارتفاع SCL لتحديد بداية (بدء) أو نهاية (إيقاف) نقل البيانات.

مواصفات كهربائية عالية السرعة

يمتثل جهاز الإرسال والاستقبال للمواصفات الكهربائية (من من من من فضلك).

خطوط البيانات مقرونة بالتكيف ويتم إنهاؤها في الشكل التالي من الوحدة النمطية MSA. تتبع الإشارات الكهربائية عالية السرعة المواصفات الكهربائية كما هي معرّفة في صوفي.

تتكون الإشارات عالية السرعة من 8 إرسال و 8 أزواج استقبال تم تحديدها على أنها TX [من من من خلال: p / TX [من خلال: x] و RX [من خلال: x] p / RX [من خلال: m] يمكن تشغيل هذه الإشارات في 400gau-8 حسب قدرة وضع المضيف. 400gaui-8 يوفر 8 حارات تفاضلية باستخدام إشارات PAM4 تعمل في بالباود. ينتج عن ذلك 8 حانات من 50 $ بإجمالي يسمح هذا الوضع بالاتصال بإعدادات PMD من 400GUAI-8.

يتم تعريف الخصائص الكهربائية التالية على بيئة التشغيل الموصى بها ما لم يتم تحديد خلاف ذلك.

الخصائص الكهربائية للمرسل

الخصائص الكهربائية لاستقبال

عودة

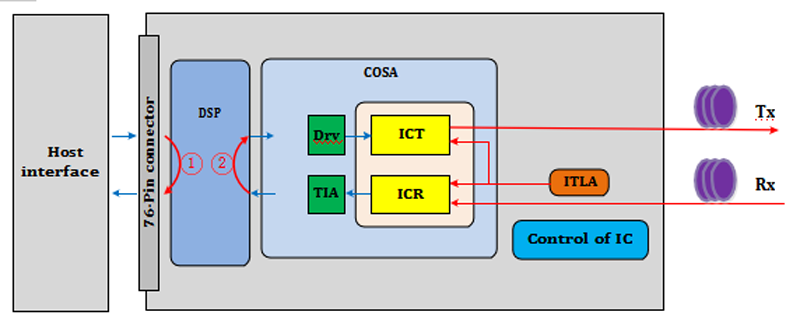

تدعم الوحدة وظيفة الاسترجاع. يتم عرض استرجاع المضيف (الاسترجاع ①) واستعادة الشبكة (الاسترجاع ②) في bellowing الشكل 4. للحصول على تفاصيل حول التحكم في وضع الاسترجاع ، يرجى الرجوع إلى المرجع [2]. في الاسترجاع الاختياري ، يتم إعادة TXn إلى RXn ، على سبيل المثال TX0 + إلى RX0 + ، على كل من جانب المضيف والوسائط.

Figure3: اتجاه وحدة الاسترجاع

المواصفات البصرية

جميع المواصفات الواردة في هذا المستند هي أرقام نهاية العمر وهي صالحة في ظل ظروف التشغيل ما لم تتم الإشارة إلى ما يلي:

مواصفات جهاز الإرسال البصري

مواصفات جهاز الاستقبال البصري

قوة الإدراج والاستخراج والاحتفاظ

مواصفات EMI و EMC و ESD

الوحدة متوافقة مع المتطلبات المدرجة في الجدول أدناه عند تركيبها في الجهاز المضيف.

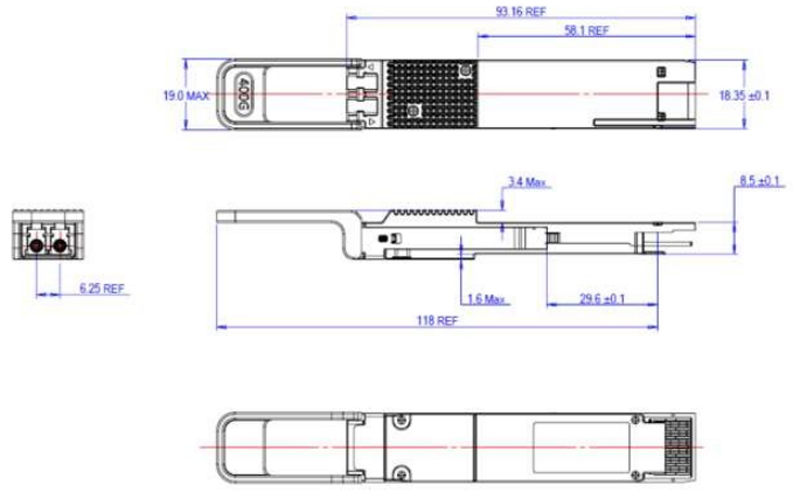

رسم مخطط (مم)


Figure4: رسم ميكانيكي للوحدة النمطية

التطبيقات

● دسي

● شبكة المترو
