Name: 10 SFP CWDM 40 ، مرسلا
Brand: Lanao Communication Technology Limited.
Availability: InStock

نظرة عامة

المواصفات

حلول الاتصال

نماذج

الموارد

الميزات

● حزمة SFP مع موصل LC
● DML CWDM DFB ليزر ومحول ضوئي
● ما يصل إلى 40 علبة نقل على SMF
● حتى وصلات بيانات Gbps
● ، مصدر طاقة فردي
● تبديد الطاقة> من W
● واجهة من سلكين مع مراقبة تشخيصية رقمية متكاملة
● انخفاض EMI وحماية ESD ممتازة
● معيار سلامة الليزر المتوافق
● متوافق مع RoHS
● متوافقة مع ، SFP MSA
● متوافقة مع SFP ، و RC

التقييمات القصوى المطلقة

المعلَمة	رمز	الحد الأدنى	أقصى	وحدات
درجة حرارة التخزين	Tst	-40	+ 85	درجة مئوية
جهد الإمداد	Vcc	-موج	+ أو	V
التشغيل النسبي الرطوبة	RH	5	95	%

بيئة التشغيل

المعلَمة	رمز	دقيقة	نموذجي	ماكس	وحدات
جهد الإمداد	Vcc	3.15	3.3	3.45	V
حقيبة تشغيل درجة الحرارة	Tc	0		+ 70	درجة مئوية
تبديد الطاقة				1.5	ث
معدل البيانات			10.3125		Gbps

الخصائص البصرية

المعلَمة	رمز	دقيقة.	الطّبيب.	ماكس.	وحدات
قسم الارسال
الطول الموجي المركزي	لو	1270		1370	نانومتر
العرض الطيفي (-20dB)	دل			1	نانومتر
متوسط انتاج الطاقة	بو	0		5	ديسيبل
نسبة الانقراض	Er	3.5			ديسيبل
الوضع الجانبي نسبة القمع	SMSR	30			ديسيبل
إجمالي ارتعاش	تي جي	ايي 802.3ae
قسم الاستقبال
الطول الموجي المركزي	لو	1270		1610	نانومتر
حساسية جهاز الاستقبال	رسن			-15	ديسيبل
الزائد المتلقي	روف	0			ديسيبل
خسارة الإرجاع		12			ديسيبل
لوس تأكيد	لوسا	-28			ديسيبل
حلوى لوس	لوسد			-16	ديسيبل
لوس التباطؤ		0.5		4

الخصائص الكهربائية

المعلَمة		رمز	دقيقة.	الطّبيب.	ماكس.	وحدة
قسم الارسال
إدخال تفاضلي عثرة		زين	90	100	110	أوم
أرجوحة إدخال البيانات تفاضلية		فين	180		700	MV
TX تعطيل	تعطيل		2.0		Vcc	V
TX تعطيل	تمكين		-موج		0.8	V
خطأ TX	تأكيد		2.4		Vcc	V
خطأ TX	ديريزي		-موج		0.8	V
قسم الاستقبال
الفرق الناتج عثرة		زوت	80	100	120	أوم
أرجوحة إدخال البيانات تفاضلية		فاوت	300		850	MV
Rx_ los	تأكيد		2.0		Vcc	V
Rx_ los	ديريزي		-موج		0.4	V

التشخيص

المعلَمة	النطاق	الدقة	وحدة	معايرة
درجة الحرارة	0 ~ 70	± 5	درجة مئوية	داخلي
الجهد	، ~ ، من	± من	V	داخلي
تيار متحيز	10 ~ 80	± 2	أماه	داخلي
طاقة Tx	-2 ~ 5	± 2	ديسيبل	داخلي
Rx السلطة	-16 ~ -3	± 3	ديسيبل	داخلي

وصف دبوس

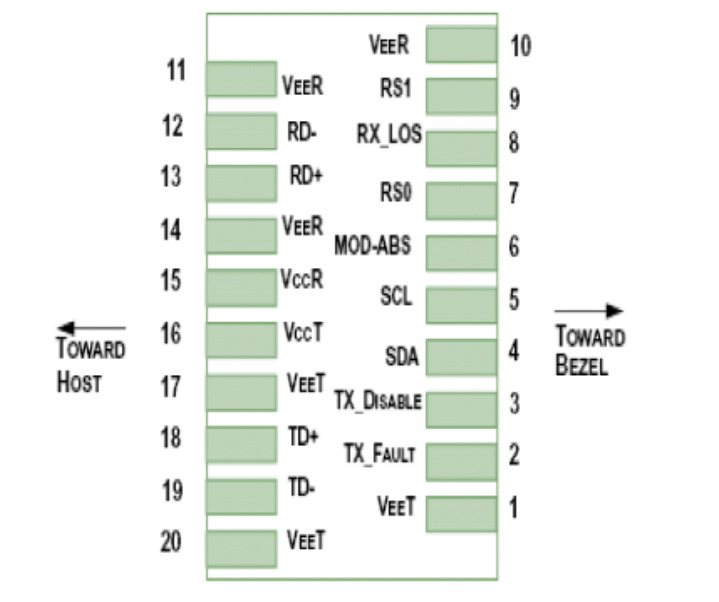

Pin Description of 10Gb/s SFP CWDM 40km Transceiver

دبابيس	الاسم	الوصف	ملاحظة
1	فييت	جهاز إرسال أرضي
2	خطأ Tx	إشارة خطأ الارسال	1
3	Tx تعطيل	تعطيل الارسال	2
4	MOD DEF2	تعريف الوحدة 2	3
5	MOD DEF1	تعريف الوحدة 1	3
6	وزارة الدفاع DEF0	تعريف الوحدة 0	3
7	RS0	غير متصل
8	لوس	فقدان الإشارة	4
9	RS1	غير متصل
10	فير	جهاز استقبال أرضي
11	فير	جهاز استقبال أرضي
12	RD-	Inv. خرج البيانات المستلمة	5
13	RD	إخراج البيانات iالمتلقاة	5
14	فير	جهاز استقبال أرضي
15	Vcr	طاقة جهاز الاستقبال
16	فكت	طاقة جهاز الإرسال
17	فييت	جهاز إرسال أرضي
18	TD	إدخال بيانات الإرسال	6
19	TD-	Inv. إدخال بيانات الإرسال	6
20	فييت	جهاز إرسال أرضي

ملاحظات:

1. خطأ TX هو مخرج جامع مفتوح ، يجب سحبه بمقاوم k ~ 10kΩ على اللوحة المضيفة إلى جهد بين V و Vcc V. يشير المنطق 0 إلى التشغيل العادي ؛ يشير المنطق 1 إلى وجود خطأ ليزر من نوع ما. في الحالة المنخفضة ، سيتم سحب المخرجات إلى أقل من ، أقل من ، V.

2. TX تعطيل هو أحد المدخلات التي يتم استخدامها لإغلاق الإخراج البصري للمرسل. يتم سحبه لأعلى داخل الوحدة مع مقاوم من ، k ~ 10kΩ. دولها هي:

منخفض (0 ~ ، V): جهاز إرسال يعمل

(> من من من من ؟ ؟ ؟ V): غير محدد

جهاز إرسال عالي (~ من من من من أجل الحياة): معطل

فتح: الارسال تعطيل

3. ، 2 هي دبابيس تعريف الوحدة النمطية. يجب سحبها مع مقاوم ، مقاوم من ~ 10kΩ على اللوحة المضيفة. يجب أن يكون جهد السحب VccT أو VccR.

تم تأريض 0 بواسطة الوحدة للإشارة إلى أن الوحدة موجودة

X 1 هو خط الساعة لواجهة تسلسلية سلكين للمعرف التسلسلي

2 هو خط بيانات من سلكين واجهة تسلسلية للمعرف التسلسلي

4. LOS هو مخرج جامع مفتوح ، والذي يجب سحبه باستخدام مقاوم ~ 10kΩ للوحة المضيفة إلى جهد بين V و Vcc V. يشير المنطق 0 إلى التشغيل العادي ؛ ويشير المنطق 1 إلى فقدان الإشارة. في الحالة المنخفضة ، سيتم سحب المخرجات إلى أقل من ، أقل من ، V.

5. هذه هي مخرجات الاستقبال التفاضلية. وهي خطوط تفاضلية داخلية مع تيار متردد 100Ω والتي يجب إنهاؤها بـ 100Ω (تفاضلي) في سيردس المستخدم.

6. هذه هي مدخلات الإرسال التفاضلية. إنها خطوط تفاضلية مع إنهاء تفاضلي 100Ω داخل الوحدة.

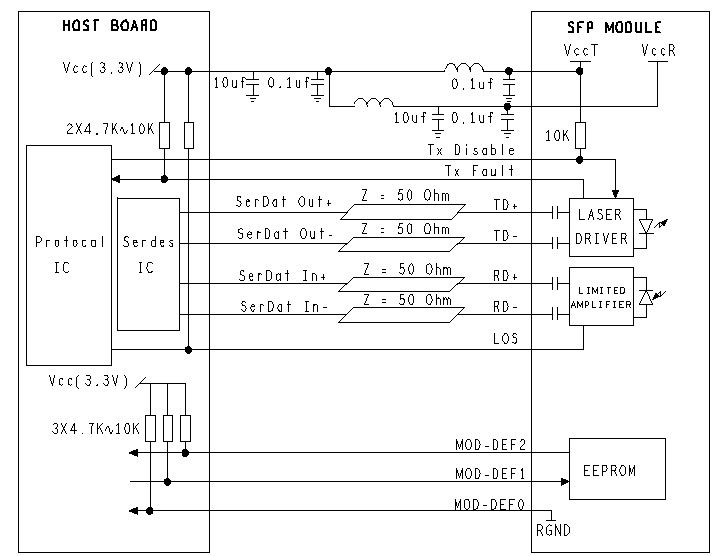

دائرة تطبيق موصى بها

Recommended Application Circuit of 10Gb/s SFP CWDM 40km Transceiver
