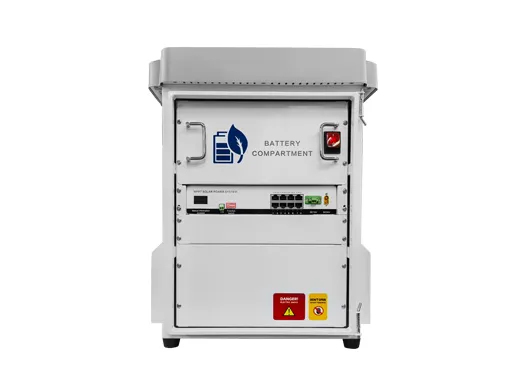

نظام تزويد الطاقة الشمسية IoT PoE: مجموعة كاملة من ألواح الطاقة الشمسية ببطارية 8 * من M RJ45 PoE BT90W

هذه منصة طاقة ذكية تعمل بالطاقة الشمسية من الجيل التالي الكل في واحد ، مصممة خصيصًا لأنظمة الجهد المنخفض المتصلة بالشبكة في التطبيقات الرقمية وخارج الشبكة والتطبيقات عن بعد. في موقع فريد في السوق ، فهو يجمع بين توليد الطاقة الشمسية ، وتخزين الطاقة عالي الكفاءة ، ومخرج التيار المستمر/بو متعدد الفولتية ، وشبكة البيانات الذكية في تصميم مدمج وحدات.

مدعوم من وحدة تحكم بالشحن الشمسي MPPT حاصلة على براءة اختراع قادرة على شحن ما يصل إلى 20 أمبير ، يضمن النظام حصاد الطاقة الشمسية الأمثل وتوصيل الطاقة بشكل موثوق. يدعم إدارة الطاقة ثنائية الوضع (أولوية الشبكة/أولوية الطاقة الشمسية) ويتميز بوحدة إمداد بو مدمجة عالية الطاقة (IEEE802.3af/at/bt) ، حل التحدي طويل الأمد المتمثل في توفير طاقة ثابتة بجهد 48 فولت لأجهزة PoE عالية الاستهلاك مثل كاميرات PTZ والجسور اللاسلكية ونقاط الحوسبة الطرفية.

مع اتصال مدمج 4G/5G ، تتيح المنصة التواصل السلس بين الأنظمة المحلية والسحابية ، مما يسمح بالمراقبة عن بعد والتحكم في الوقت الفعلي وتكامل الأجهزة الذكية عبر مختلف الصناعات. وحدات اختيارية تدعم المزيد من تحويل التيار المتردد/التيار المستمر ، وشبكات الألياف ، وتوسيع مستشعر IoT ، وتخزين NVR ، مما يجعلها مثالية للنشر في مراقبة الأمن ، والاستشعار البيئي ، والزراعة الذكية ، والبنية التحتية للطاقة ، وغيرها من البيئات غير المراقبة أو مقيدة بالطاقة.

تم تصميم هذه المنصة مع البناء المتين ، والحماية الكهربائية متعددة المستويات ، وخيارات التركيب المرنة ، وهي الخيار الأمثل لحلول الطاقة والشبكات خارج الشبكة الموثوقة والقابلة للتطوير والمستدامة.

الخصائص

بنية متكاملة للغاية

يدمج هذا المنتج عالي التقنية المبتكر للغاية التحكم في الشحن والتفريغ بخاصية MPPT ، خرج متزامن متعدد الجهد مع حماية قطبية عكسي ، مزود طاقة PoE ، طاقة احتياطية غير منقطعة EPS ، تبادل بيانات شبكة المنطقة المحلية ، والإدارة المركزية عن بعد القائمة على النظام السحابي لتدفقات البيانات والفيديو. بالإضافة إلى ذلك ، فإنه يدعم التوسع في وضع الشحن الذي يعمل بالشبكة.

مصدر طاقة متعدد الاستخدامات

الاستفادة من معايير إمدادات الطاقة الآمنة الرائدة في العالم من بو (IEEE). 3af/at/bt) ، يحتوي النظام أيضًا على منافذ تيار مستمر لمخرج التيار المباشر المتزامن ، يغطي نطاقًا واسعًا من الجهد المستمر 12 فولت ، 24 فولت ، 36 فولت ، و 48 فولت. يمكن إضافة وحدة تحويل مدمجة اختيارية لتحويل طاقة التيار المستمر إلى AC-V ، بما يلبي تمامًا المتطلبات المتنوعة للأجهزة التي تعمل بجهد مختلف في وقت واحد. بالإضافة إلى ذلك ، تدعم وحدة التحكم المدمجة ذات المفتاح المزدوج التبديل التلقائي بين أوضاع أولوية الشبكة والأوضاع ذات الأولوية الشمسية ، مما يتيح التكيف المرن مع سيناريوهات التطبيق المختلفة.

تحليل متعمق لنظام التبديل الذكي

يتميز النظام بوحدة تحكم تحويل تلقائية مدمجة ثنائية الوضع ، تدعم التبديل الذكي بين استراتيجيات "أولوية الشبكة" و "أولوية الطاقة الشمسية":

• وضع أولوية الشبكة: مثالي للبيئات مع شبكة طاقة مستقرة ، مما يضمن تشغيل الجهاز بشكل مستمر وفعال.

• وضع أولوية الطاقة الشمسية: مصمم خصيصًا لتطبيقات الطاقة خارج الشبكة أو المتجددة ، مع إعطاء الأولوية لاستخدام الطاقة النظيفة لتحقيق إمدادات طاقة منخفضة الكربون.

يجمع هذا الحل بين بنية الطاقة ثنائية المسار (التيار المستمر المتردد) ونظام إدارة الطاقة الذكي للتغلب على التحديات في توافق الجهد عبر أجهزة متعددة. من خلال تمكين التبديل التلقائي بين استراتيجيات الطاقة ، فإنه يوفر حل طاقة موثوق ومرن للغاية بالنسبة إلى المدن الذكية والمحطات الأساسية خارج الشبكة الصناعية ، وأكثر من ذلك-زيادة كفاءة استخدام الطاقة مع دعم الأهداف الخضراء والمنخفضة الكربون.

مراقبة ذكية

مزود بشاشة OLED مدمجة ، يعرض النظام بوضوح تيار الشحن/التفريغ في الوقت الفعلي ، والجهد ، وقوة الحمل ، وتوليد الطاقة اليومي والتراكمي ، وتنبيهات الأخطاء.
تسمح مؤشرات LED الخارجية للمستخدمين بالتحقق بسهولة من حالة الجهاز دون الحاجة إلى فتح الوحدة أو رفعها.
بالنسبة للطرازات المزودة بجهاز توجيه مدمج 4G ، يتم إرسال حالة التشغيل في الوقت الفعلي ، وحل تحديات التثبيت التقليدية مثل المكونات الزائدة ، والأسلاك المتشابكة ، تصحيح الأخطاء المعقد-توفير تجربة التوصيل والتشغيل الحقيقية.

حماية موثوقة:

يوفر النظام 10 ميزات شاملة لحماية السلامة ، تغطي:

• شحن زائد

• الإفراط في التفريغ

• تنشيط التفريغ العميق

• إعادة التشغيل المتكررة في بطارية منخفضة

• قطبية عكوسة

• دائرة قصيرة

• التيار الزائد

• الجهد الزائد

• الزائد

• ارتفاع ، البرق ، وحماية درجة الحرارة الزائدة

هذه تضمن التشغيل الآمن والموثوق على المدى الطويل في ظل ظروف بيئية وكهربائية مختلفة.

توسيع مرن

مصمم مع بنية أجهزة معيارية ، يمكن توسيع النظام بسهولة إلى أنواع مختلفة من الطرازات التي تدعم IoT ، والتعرف على AI ، وتخزين الفيديو عالي الدقة ، وأكثر من ذلك.
تدعم منصة البرنامج كلاً من التحكم المستند إلى الويب والوصول إلى تطبيقات الهاتف المحمول ، وتلبية متطلبات إمدادات الطاقة ونقل البيانات بالكامل في البيئات المستقلة أو البعيدة.

تطبيق واسع

هذا النظام قابل للتطبيق على نطاق واسع عبر قطاعات مثل:

• منع حرائق الغابات

• تخفيف آثار الكوارث الجيولوجية

• الرصد البيئي

• أنظمة أمن

• الإدارة الزراعية

• الحفاظ على المياه

• عمليات النفط والغاز

• البنية التحتية للطاقة

• الاتصالات

إنه يوفر حل طاقة فعال ومستقر ومستقل مصمم خصيصًا لاحتياجات الصناعة المتنوعة.

الميزات

أداء المنفذ

• توفر منافذ PoE 8 ×/8000 M 802.3be ، يدعم كل منها مخرجًا مستقلاً يصل إلى 90 واط

• يوفر منفذ إخراج طاقة 1 × 12 فولت 5A تيار مستمر

• يوفر منفذ إخراج طاقة تيار مستمر 1 × 24 فولت 5A أو 36 فولت 5A

• يوفر مخرج 1 × EPS 12V 3A لإمداد الطاقة غير المنقطعة للبوابات وأجهزة التوجيه 4G

• يوفر منفذ إدخال الطاقة الشمسية 1 × 35A MC4

• يوفر منفذ إدخال 1 × AC-V V لوحدة طاقة التيار المتردد ، ويتحول إلى خرج تيار مستمر 36 فولت (وحدة تيار متردد تباع بشكل منفصل)

مزود طاقة ذكي من بو

• مجهزة بمنافذ 2 × 1000 قاعدة-tx RJ45 تدعم خرج BT PoE عالي الطاقة يصل إلى 90 واط لكل منفذ ، مثالية لتشغيل كاميرات PTZ للرؤية الليلية 3 بوصة-9 بوصة ، أنظمة البث العام وغيرها من الأجهزة ذات الطلب العالي.

• يعمل مع مقسمات PD-end لإخراج 5 فولت و 12 فولت و 24 فولت و 48 فولت ، مما يحل بالكامل تحديات النقل الخارجي والطاقة.

• يدعم PoE الإرسال فوق متر ، وإزالة حدود المسافة بين الأجهزة والسماح بتثبيت الألواح الشمسية في المواقع الغنية بالشمس ، بينما تظل الأجهزة النهائية في مناطق مظللة.

أداء الشحن والتفريغ

• يدعم إدخال لوحة كهروضوئية حتى واط ، مع تحكم ثابت في التيار والجهد لمنع إغلاق الطاقة الزائدة. حتى في حالة تجاوز الإدخال من W ، يعمل النظام بأمان عند ange W.

• الشحن الحالية: 20A

• تحميل انتاج الطاقة الإجمالية: 15A

تكوين بطارية 12 فولت: أقصى قدرة خرج W / 15A

تكوين بطارية 24 فولت: طاقة خرج قصوى ، W / 15A

شحن شبكة أوتوماتيكي بالكامل (وضع إضاءة Streetlight ، وحدة تيار متردد مطلوبة)

• نطاق إدخال تيار متردد واسع: ، V-V

• خرج التيار المستمر: 36V ، W تيار ثابت/جهد ثابت

• يدعم أوضاع أولوية الشبكة أو الطاقة الشمسية

تقنية شحن وتفريغ ذكية عالية الكفاءة

• يستخدم تقنية الشحن/التفريغ الحقيقية عبر الإنترنت من أجل كفاءة تتبع الطاقة الشمسية عبر MPPT ، وتحقيق أقصى تتبع لنقطة الطاقة (MPP) ، وتحسين أداء الشحن حتى.

• الشحن المحدد للتيار: يمنع التحميل الزائد عن طريق تنظيم تيار الإدخال الزائد أثناء أشعة الشمس الساطعة أو ألواح القوة الكهربائية المتعددة.

• التفريغ المتزامن: يتيح الطاقة الهجينة من كل من البطارية والطاقة الشمسية في ضوء ضعيف ، وإطالة عمر البطارية وتحسين استخدام الطاقة.

• الشحن منخفض الإضاءة: يستخدم خوارزميات ذكية لتسخير الطاقة حتى في الظروف الغائمة أو الممطرة ، وتمديد وقت تشغيل البطارية.

• إعادة الشحن التلقائي أثناء التفريغ: يتم إعادة شحن البطارية في منتصف النهار عند استيفاء معايير الجهد الشمسي ، حتى بعد التفريغ الجزئي (على سبيل المثال ، في من فضلك).

• وضع شحن الشبكة التلقائي: يدعم شحن المكونات في وحدة الشبكة.

• قنوات خرج الطاقة المزدوجة: 12V + 24V أو 12V + 36V

حماية السلامة

• التعرف التلقائي: تشغيل المكونات والتشغيل دون قيود تسلسل التشغيل.

• حماية القطبية العكوسة: تمنع التلف الناتج عن الأسلاك غير الصحيحة (الطاقة الشمسية/الحمل).

• حماية الشحن الزائد/التفريغ الزائد: دائرة حماية بطارية PCM ثنائية المستوى.

• الشحن/التفريغ في الوقت: يمنع إعادة تشغيل الجهاز بسبب تقلبات الصباح الباكر.

• تنشيط ذاتي للبطارية: تقنية EMD ذات الجهد المنخفض 0 فولت تحيي البطاريات التي يتم تفريغها بعمق.

• الحماية من درجة الحرارة الزائدة: الإغلاق التلقائي عند التسخين الزائد أو عطل اللوحة.

• حماية التيار العكسي: يمنع التدفق العكسي للبطارية ليلًا أو الإضاءة المنخفضة.

• مراقبة التحكم في درجة الحرارة: يضبط سرعة المروحة بناءً على درجة حرارة النظام.

• تحسين شحن MPPT: يضمن عمر البطارية الطويل.

• ترقية النظام اليدوية: يدعم تحديثات البرامج الثابتة المحلية عبر USB

شاشة OLED عالية الدقة

• تتميز بشاشة OLED بشاشة عرض واضحة وبديهية لتصوير البيانات.

• مراقبة الألواح الشمسية: يعرض الجهد اللوح الشمسي في الوقت الحقيقي وطاقة الشحن.

• مراقبة البطارية: تُظهر جهد البطارية الحالي وسعة البطارية كنسبة مئوية.

• مراقبة الحمل: يعرض إجمالي استهلاك الطاقة للأجهزة المتصلة.

• تنبيهات خطأ التحميل: تنبيهات بصرية عن التيار الزائد ، والجهد الزائد ، وظروف الدائرة القصيرة.

• تنبيهات مدخلات الطاقة الشمسية: تعرض التحذيرات عن الجهد الزائد للطاقة الشمسية ، وفشل مستشعر درجة الحرارة NTC ، وارتفاع درجة حرارة النظام.

• إحصائيات الطاقة في الوقت الفعلي: تعرض تلقائيًا توليد الطاقة اليومي والتراكمي بعد انتهاء الشحن.

• مراقبة درجة حرارة المضيف: يعرض درجة حرارة الوحدة الرئيسية في الوقت الفعلي (يتطلب نموذجًا مدمجًا للبوابة وبرنامج منصة سحابية لعرض الكمبيوتر/المحمول).

مؤشرات حالة LED الخارجية

• مؤشرات LED 8 × F8 على العلبة لـ:

• حالة الألواح الشمسية

• نظام مضيف صحي

• البطارية ومستويات الشحن/التفريغ

• يمكن مشاهدتها دون فتح العلبة

• المصابيح وضع 4G: السلطة ، إشارة 4G ، نقل البيانات الشبكة المحلية

منصة سحابة IoT-المراقبة والإدارة عن بعد(نموذج البوابة مطلوب)

• عرض توليد الطاقة الشمسية اليومية والتراكمية

• عرض الحالات التشغيلية: بدء التشغيل ، تفريغ المزامنة ، توليد طاقة منخفضة ، الشحن ، التفريغ ، التنشيط

• الشاشة:

• الجهد الشمسي ، شحن التيار/الطاقة

• جهد البطارية والنسبة المئوية

• تشخيص الأخطاء: الجهد الزائد ، التيار الزائد ، الدائرة القصيرة ، فشل NTC ، الحرارة الزائدة

• المضيف ودرجات الحرارة المحيطة في الوقت الحقيقي

• العمليات عن بعد: تشغيل/إيقاف الحمل

• دمج دفق الفيديو: عرض لقطات عن بعد مع تخزين الكمبيوتر المحلي

• إدارة الوصول القائمة على الدور: إدارة مجموعات المستخدمين والأذونات على مستوى المشروع عن بعد

توسع مرن-تكامل خاص بالصناعة

• منصة طاقة شمسية PoE متكاملة للغاية تجمع بين وحدات الربط الشبكي والطاقة والتحكم

• تخصيص من أجل:

• تخزين الأقراص الصلبة + NVR

• LTE الشبكات اللاسلكية

• مستشعرات IoT

• وحدات البيانات الزراعية

• يدعم دمج أجهزة استشعار متعددة: درجة الحرارة والرطوبة والارتفاع ومستوى المياه وسرعة الرياح والاهتزاز والرادار وما إلى ذلك.

• يدعم تحميل بيانات الفيديو/الصوت/التحكم في الوقت الفعلي للإدارة الموحدة

• خيارات مخصصة: حزم بطاريات متعددة ، ألواح شمسية خارجية ، إلخ.

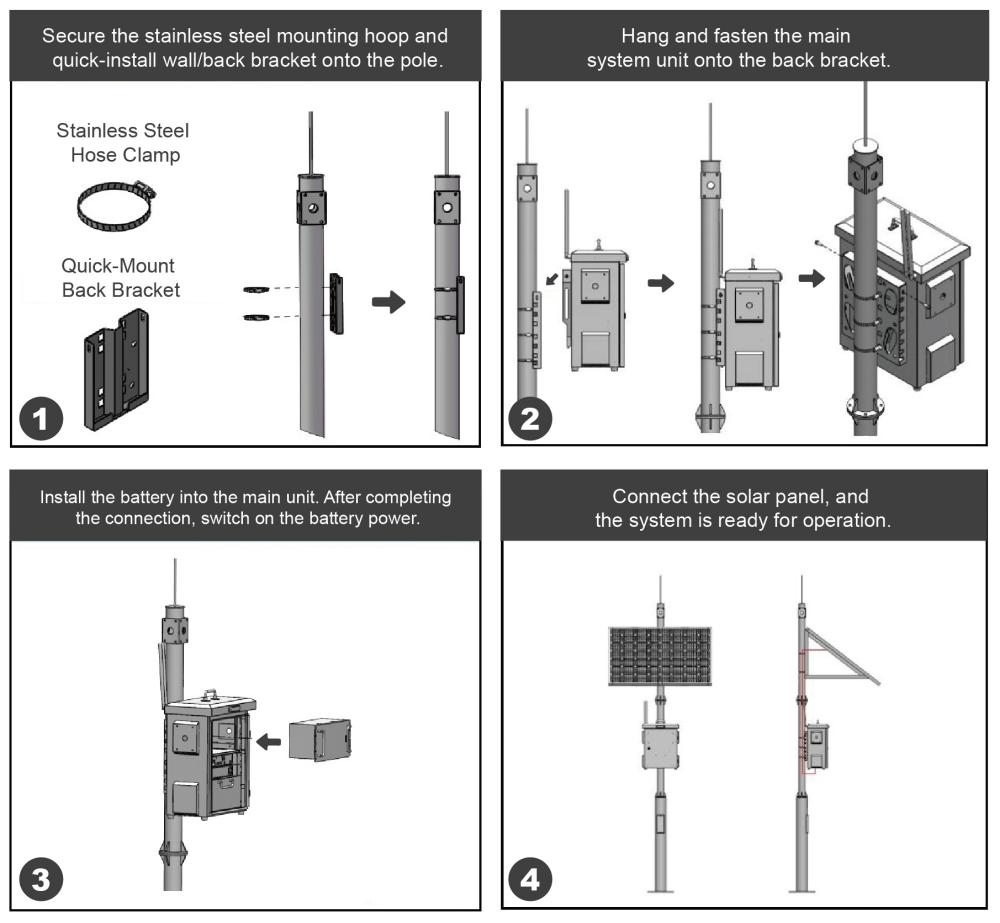

التركيب السريع-الهندسة الموزعة

• تصميم معياري/موزع جديد يقلل من وقت التركيب بواسطة ، من

• خفض احتياجات العمل إلى النصف

• يبسط عمليات الاستبدال وصيانة ما بعد البيع

ألواح شمسية عالية الكفاءة

• لوحة شمسية أحادية البلورية 36 فولت

• كفاءة الخلية تصل إلى

• تحمل الطاقة: ± ency

• الزجاج المقسى عالي النفاذية (فائق الوضوح ، منخفض الحديد)

• إطار من الألومنيوم المؤكسد: مقاوم للتآكل ، مقاوم للاهتراء ، صلابة عالية

• يقاوم:

• حمل الرياح: ew Pascal

• حمل الثلج: ، باسكال

• عمر 25 سنة

• في عمر 10 سنوات

• في 25 سنة

• معتمدة من قبل IEC ، TUV ، وغيرها من السلطات الدولية

نظام تخزين طاقة متقدم

• معيار: بطارية ليثيوم ثلاثية من الدرجة 24V / 2.5kwh للسيارات

• حجم ووزن بطاريات الرصاص الحمضية المكافئة

• Ure + دورات مع> الاحتفاظ بالقدرة

• عمر 5-7 سنوات (4 × أطول من حمض الرصاص)

• تصميم حراري آمن: يخفف من خطر ارتفاع درجة الحرارة أو الانفجار

• درجة حرارة التشغيل: -0 درجة مئوية إلى 55 درجة مئوية

• نماذج درجة حرارة منخفضة متاحة لنشر الطقس البارد

• اختياري: حاوية من الفولاذ المقاوم للصدأ من الدرجة العسكرية ، غاطسة حتى 30 يومًا دون تلف

وحدات توسيع قابلة للتخصيص

• وحدة ألياف مثبتة على حامل (صندوق طرفي 4 منافذ)

• وحدة محول محمولة على حامل: 24 فولت تيار مستمر في/من-من من V AC out ، من W

• وحدة تيار متردد مثبتة على رف: in / DC36V out ، من ، من W W

• وحدات تنبيه صوتية/بصرية متصلة بو

• مكبرات صوت تعمل بالطاقة بو

أداء مستقر وموثوق

• تتميز الوحدة الرئيسية باستهلاك منخفض للطاقة وحاشية معدنية فولاذية مجلفنة. للبيئات الأكثر قسوة أو تآكل ، تتوفر حاويات اختيارية من سبائك الألومنيوم بالكامل أو الفولاذ المقاوم للصدأ لضمان المتانة.

• مجهزة بتبديد الحرارة النشط ، وضمان التشغيل المستقر على المدى الطويل.

• تتوافق الألواح الشمسية مع معايير الجودة ISO9001 وشهادات الاتحاد الأوروبي CE/TÜV.

• تلبي البطاريات معايير الشحن البحري الدولية UN38.3 و MDS.

• يتوافق النظام الكامل تمامًا مع أنظمة السلامة CE و FCC و RoHS ، مما يوفر تشغيلًا موثوقًا وآمنًا.

سيناريوهات التطبيق

• مثالية لمجموعة واسعة من التطبيقات ، بما في ذلك:

• المراقبة الأمنية

• منع حرائق الغابات

• الزراعة الذكية

• الرصد البيئي

• النفط والغاز

• شبكة طاقة

• الحفاظ على المياه

• تخفيف آثار الكوارث الجيولوجية

• أنظمة الحرم الجامعي

• مصانع

• المناطق ذات المناظر الخلابة

• مواقع غير مراقبة أو بعيدة

تطوير مخصص خاص بالصناعة

تم تصميم النظام مع بنية IoT مفتوحة ، ويدعم التكامل العميق مع مختلف منصات إدارة الصناعة لبناء نظام بيئي ذكي وفعال لإدارة الطاقة.

من خلال واجهات API الموحدة ووحدات تحويل البروتوكول ، يمكنه الاتصال بسلاسة مع:

• يوت نظام إدارة متكامل

• نظام إدارة كهروضوئي ذكي

• نظام شامل لإدارة كفاءة الطاقة

• نظام التحكم في الإضاءة الذكية

• منصات المراقبة بالفيديو AI

• منصات إدارة الموارد المائية

يتيح ذلك إمكانية التشغيل البيني للبيانات والمراقبة المركزية والتحكم الذكي عبر الأنظمة المتنوعة.

معلومات الطلب

وحدات توسيع اختيارية
