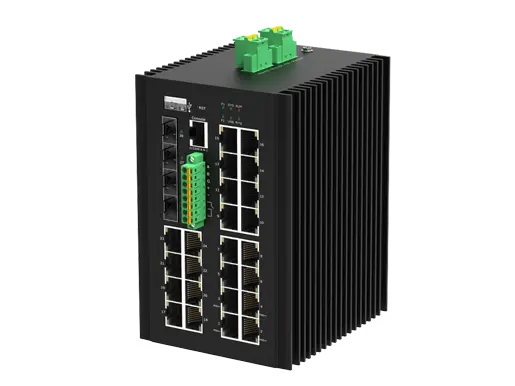

Name: 24xGE RJ45 ، 4x10G SFP دعم DI/DO و RS485 ، منفذ 1-4 يدعم BT 90w
Brand: Lanao Communication Technology Limited.
Availability: InStock

24xGE RJ45 ، 4x10G SFP دعم DI/DO و RS485 ، منفذ 1-4 يدعم BT 90w

IDSL3M-04X24GHP-SU-L

مفتاح PoE الصناعي المُدار بدرجة عالية مع 24 منفذ 10/موثوق به-T RJ45 4 منافذ 1G/G/10gbas-x SFP واجهات.

نظرة عامة

المواصفات

حلول الاتصال

نماذج

الموارد

مفتاح PoE الصناعي المُدار بدرجة عالية مع 24 منفذ 10/موثوق به-T RJ45 4 منافذ 1G/G/10gbas-x SFP واجهات. أنها تتوافق مع بروتوكول معيار IEEE802.3af PoE ، IEEE802.3bt PoE ، يمكن أن يصل الحد الأقصى لاستهلاك خرج الطاقة لكل منفذ إلى 90 واط (1-4 منافذ). يدعم شبكة ERPS الزائدة وآلية الاسترداد الذاتي أقل من 20 مللي ثانية على الحمل الكامل مما يسمح لك بتخطط شبكة إيثرنت موثوقة عن طريق بناء طوبولوجيا حلقة زائدة عن الحاجة كحل احتياطي. كما يدعم!!! أيضًا ميزة التوجيه الثابت من الطبقة 3 وميزات التوجيه الديناميكي ، وإدارة الطبقة 2 القوية والوظيفة الآمنة ، مما يجعلها جميعها مثالية للشبكات الصناعية واسعة النطاق.

إنه جهاز سهل الاستخدام عالي الفعالية من حيث التكلفة ، يوفر وظيفة شبكات إيثرنت صناعية أساسية ، بما في ذلك مدخلات طاقة واسعة النطاق 44-57VDC ، تصميم طاقة زائدة عن الحاجة مع حماية قطبية عكسي/جهد زائد/تيار زائد ، غلاف قوي بدون مروحة IP40 مع تركيب قضبان دين ، درجة حرارة تشغيل واسعة من-40 درجة مئوية إلى 75 درجة مئوية بالإضافة إلى قدرة EMI/EMC عالية المستوى.DIN مفتاح إيثرنت مُدار مثبت بالسكك الحديديةهو الخيار الأفضل للمصنع الصناعي الثقيل ، والنقل ، والنفط والغاز ، والمواد الكيميائية ، ومراقبة IP ومنطقة أتمتة المعالجة حيث الظروف البيئية قاسية وحاسمة.

الميزات

24*10/1000 قاعدة-ر RJ45 بو ، 4*1G/G/10gbase-x SFP
تيار مستمر/تيار مستمر طاقة زائدة عن الحاجة 44-57 فولت مع حماية قطبية عكسي/جهد زائد/تيار زائد
يتوافق مع معيار IEEE802.3af PoE و IEEE802.3at PoE
ميزات الطبقة 3: دعم التوجيه الثابت IPv4/IPv6 ، خادم DHCP
دعم تكوين مفتاح واحد USB والترقية
دي/دو/RS485 اختيارية
ميزات الطبقة 2: VLAN ؛ ERPS ، STP/RSTP/MSTP ؛ تجميع الارتباط ، التطفل IGMP ، انعكاس المنفذ ، QinQ ، 802.1X ، عزل المنفذ ، RMON ، عميل NTP ، DHCP التطفل/العميل ، اختبار بينغ/تراسيرت ، ACL ، QoS و SFP وظيفة DDM
الإدارة والصيانة: إدارة IPv4 و IPv6 ؛ إدارة PoE ؛ دعم الويب ، SNMP ، CLI ، Telnet/SSH طريقة الإدارة ؛ دعم إدارة المستخدم ، سجل النظام ، تكوين تحميل/تنزيل من خلال واجهة الويب ، ترقية البرامج الثابتة عبر HTTP/TFTP/USB
يدعم بروتوكول ERPS G.8032 ، وقت الاسترداد ≤ 20ms
دعم حماية الطفرة 6KV و ESD: ، حماية
IP40 تصميم الأجهزة بدون مروحة ورف جبل
درجة حرارة التشغيل: -40 ℃ ~ 70 ℃

منفذ ثابت	24x1 0/1000 قاعدة-t RJ45 PoE ، 4x 1G/im/10GBase-X SFP
ميناء الإدارة	منفذ وحدة التحكم 1xRJ45 (، N ، 1)
	1xUSB للتكوين والبرامج الثابتة
قناة البيانات والتنبيه (اختياري)	1 قناة RS485
	1 قناة دي (الإدخال الرقمي)
	1 قناة تفعل (الإخراج الرقمي)
المعيار	إيثرنت IEEE ، 10 قاعدة-t
	إيثرنت iee 802.3u 100 قاعدة-tx
	إيثرنت iee 802.3ab 1000 قاعدة تي
	إيثرنت iee 802.3z 1000Base-X
	IEEE802.3x التحكم في التدفق والضغط الخلفي
	بروتوكول الشجرة الممتدة iee 802.1D
	بروتوكول شجرة ممتدة سريعة من iee w
	Iee 802.1Q VLAN
	ربس 8032
	Iee 802.1X مراقبة شبكة مصادقة المنفذ
	Iee 802.1ab LLDP
	ايي 802.3ad LACP
	IEEE802.3af بو
	IEEE802.3at بو
مؤشرات LED
P1/P2 (مؤشر الطاقة)	إيقاف: الجهاز خارج السلطة أو فشل	على: تشغيل طاقة الجهاز أمر طبيعي
SYS (مؤشر حالة النظام)	وامض: تهيئة الجهاز	على: الجهاز على التشغيل العادي
USB (مؤشر حالة USB)	إيقاف: محرك أقراص فلاش USB لا يتم اكتشافه أو لا يتم اكتشافه بواسطة الجهاز
	على: تم اكتشاف محرك أقراص فلاش USB بواسطة الجهاز
	وامض: يقوم الجهاز بقراءة وكتابة البيانات من محرك أقراص فلاش USB
ALM (مؤشر حالة الخطأ) أحمر	إيقاف: الجهاز في حالة العمل العادية	على: إنذار خطأ
حلقة (مؤشر شبكة الحلقة)	إيقاف: تعطيل شبكة الحلبة	على: تمكين شبكة الحلقة
1-24 الأخضر (مؤشرات موانئ النحاس)	إيقاف: ربط المنافذ لأسفل
	على: ربط المنافذ
	وامض: البيانات على TX/RX
1-24 (مؤشرات حالة بو) صفراء	إيقاف: PoE لا يعمل
	على: بو العمل
25-28 (مؤشرات منافذ الألياف) خضراء	إيقاف: ربط المنافذ لأسفل
	على: ربط المنافذ
	وامض: البيانات على TX/RX
معلمة الطاقة
جهد الإدخال	العاصمة 44 ~ 57V(802.3af)
	العاصمة 52 ~ 57V(802.3at)
	مدخلات الطاقة الزائدة
تيار الإدخال	6.2A العاصمة/العاصمة المدخلات كحد أقصى
إجمالي استهلاك الطاقة	تحميل كامل دون PoE≤ 26W
	مدخل طاقة واحد: ميزانية طاقة PoE ≤ W (-40 ℃ ~ 70 ℃)
	مدخل طاقة مزدوج: ميزانية طاقة PoE ≤ W (-40 ℃ ~ 60 ℃)
	* يجب أن يكون إدخال الطاقة المزدوجة هو نفس جهد التيار المستمر
موصل	كتلة طرفية ثنائية الدبوس قابلة للإزالة
حماية الأقطاب العكوسة	دعامة
حماية من الجهد الزائد	دعامة
حماية التيار الزائد	دعامة
طبقة 2 وظائف
تجميع المنفذ	دعم تجميع ميناء GE
	دعم التجميع 2.5GE
	دعم التجميع 10GE
	دعم تجميع ثابت
	دعم التجميع الديناميكي LACP
	ما يصل إلى 64 مجموعة تجميع وما يصل إلى 8 منافذ لكل مجموعة
ميزات المنفذ	يدعم التحكم في التدفق IEEE802.3x
	عدادات واجهة الدعم
	عزل منفذ الدعم
	انعكاس المنفذ (واحد إلى واحد ، كثير إلى واحد)
	دعم الكشف عن الحلقة (قائم على المنفذ ؛ قائم على VLAN)
	دعم قمع العواصف البث
	(البث ؛ الإرسال المتعدد المجهول ؛ أحادي الإرسال المجهول)
ماك عنوان	دعم إدارة عنوان ماك ثابت
إدارة الطاولة	دعم إدارة عنوان ماك الديناميكية
	دعم تصفية ماك عنوان
	دعم حد ماك على أساس المنفذ و VLAN
	دعم ماك ترفرف على أساس الميناء و VLAN
فلان	دعم وضع الوصول
	وضع صندوق الدعم
	دعم وضع هجين
تصنيف فلان	فلان قائم على ماك
	فلان قائم على IP
	نظام فلان قائم على البروتوكول
غفرب	الوضع العادي
	وضع ثابت
	الوضع المحظور
القينق	QinQ القائم على الميناء
	QinQ القائم على VLAN (VLAN-stacking; VLAN-mapping)
	QinQ القائم على التدفق
LLDP	LLDP (بروتوكول اكتشاف طبقة الارتباط)
بروتوكول الشبكة الحلقي	دعم أو
	دعم أو
	دعم أو
	يدعم بروتوكول ERPS G.8032 ، حلقة واحدة ، حلقة فرعية وحلقة رئيسية
	وقت الاسترداد ≤ 20ms
L2 الإرسال المتعدد
تجسس IGMP	دعم التطفل IGMP
عنوان المجموعة	عنوان مجموعة الدعم
وظائف الأمن
ACL	معيار IP ACL
	تمديد ماك ACL
	تمديد IP ACL
	IPv6 ACL
QoS	دعم فئة QoS ، ملاحظة
	دعم SP ، طابور WRR جدولة
	حد المعدل المستند إلى المنفذ
	حد المعدل المستند إلى منفذ الخروج
	دعم QoS القائمة على السياسة
802.1x	التحكم في الوصول إلى المنفذ
	التحكم في الوصول إلى عنوان ماك
	خادم نصف القطر
أمن الميناء	أمن الميناء
واقي مصدر IP	منفذ IP/ربط ماك
ARP-التحقق	دعم فحص ARP وتصفية حزمة ARP للمستخدمين غير القانونيين
التحكم في الوصول	دعم التحكم في وصول المستخدم Telnet/SSH/HTTP/HTTPS
وظائف الإدارة والصيانة
إدارة المستخدم	دعم حماية كلمة المرور
	دعم إدارة إذن المستخدم
SNMP	دعم نسخة SNMP V1/V2C/V3
إدارة الويب	إدارة الويب
	يدعم HTTP V1.1
	يدعم HTTPS
إدارة CLI	وحدة التحكم/إدارة خط الأوامر Telnet
رومان	دعم RMON (المراقبة عن بعد) التنبيه
ترقية البرامج الثابتة	ترقية البرامج الثابتة
اكتشاف الأخطاء	بينغ/Traceroute
	اللحظات الموت
	دعم جهاز الإرسال المستقبل البصري وظيفة DDM
كشف الكابلات	دعم الكشف عن كابل منفذ النحاس
إدارة بو	دعم. 3af/802.3at
	دعم PD watchdog
	دعم إدارة أولويات بو
	دعم ماكس بو تكوين الطاقة لكل منفذ
	دعم تكوين خط الماء التنبيه
	دعم تكوين الطاقة المحجوزة
NTP	بروتوكول وقت الشبكة
Syslog/تصحيح	Syslog/تصحيح
	إرسال Syslog إلى ثلاثة خوادم
تكوين استيراد/تصدير	دعم FTP/TFTP الاستيراد/التصدير عن بعد
	دعم USB الاستيراد/التصدير
إدارة التقسيم المزدوج	دعم التبديل التقسيم المزدوج
وظائف بروتوكول التطبيق
DHCP التطفل	DHCP التطفل ميناء الثقة
	دعم التكوين معرف عن بعد/دائرة الهوية
	خيار DHCP-82
عميل DHCP	دعم عميل DHCP
خادم تلنت	دعم خادم تلنت
عميل تلنت	عميل دعم تلنت
خادم SSH	يدعم خادم SSH
تاكاكس	دعم TACACS (وحدة تحكم الوصول الطرفية تصل إلى نظام التحكم)
تدفق	دعم تحليل حركة مرور الشبكة
TFTP	دعم عميل TFTP
طبقة 3 وظائف
ARP	الشيخوخة الجدول ARP
خادم DHCP
IPv4 / IPv6	التوجيه الساكن
اكمب	دعم ECMP (توجيه متعدد المسارات بتكلفة متساوية)
	دعم تكوين ECMP Max التالي هوب
	دعم القدرة التكوين المتوازن
سياسة الطريق	قائمة بادئة IPv4
فروب	بروتوكول تكرار جهاز التوجيه الافتراضي
مواصفات بروتوكول التوجيه
مزق	ريبف 1/v2
موديلات 2	موديلات 2
BGP4	BGP4
	BGB دعم التوجيه recurive ECMP
	دعم لعرض عدد الجيران وحالة أعلى/أسفل
هو-هو	IS-ISv4
إدخال التوجيه	13K
تبديل الميزات
سعة التبديل	وجي جي بي في الثانية
معدل إرسال الحزمة	نظام Mpps
طاولة عنوان ماك	16K
فلان	4K
عازل	بت 12M
تأخير الشحن	أقل من 5
إطار كبير	دعم 10 كيلو بايت
مدكس/ميدكس	دعامة
كلب مراقبة	دعامة
هيكل ميكانيكي
حماية جراب	IP40
طريقة التثبيت	قضيب دين
البعد (W * D * H) مم	سيفي * * *
الوزن	،: من.
	يـ: ، من
بيئة التشغيل
درجة حرارة التشغيل	-40 ℃ ~ + 75 ℃
درجة حرارة التخزين/النقل	-40 ℃ ~ + 85 ℃
الرطوبة النسبية	رطوبة العملية: من من من من ؟ ؟
	رطوبة التخزين: our-our RH
المعايير الصناعية
EMS	حماية من زيادة الطاقة: IEC-4-5 DC:6KV/6KV (8/20us)
	حماية الطفرة لمنافذ إيثرنت: IEC-4-5 6KV/2KV(10/700us)
	ساعة: IEC-4-3 80 ميغاهرتز-1 غيغا هرتز: 10 v-m
	إفت: إيك-4-4 قوة 4K ، إشارة 2K
	CS: IEC-4-6 10V
	ESD: IEC ، اتصال 4-2: 8K ؛ الهواء: 15K
إيمي	FCC جزء 15B فئة أ
صدمة	IEC ، 2-27
السقوط الحر	IEC ، 2-32
اهتزاز	IEC ، 2-6
شهادة	CCC/CE/UKCA/RoHS/الوصول/FCC
MTBF	> ساعات

البعد

Dimension of 24xGE RJ45, 4x10G SFP Support DI/DO and RS485, Port 1-4 Support BT 90w

معلومات الطلب
IDSL3M-04X24GHP-SU-L	مفتاح Din-Rail PoE الصناعي المُدار L3 ، محول 24xGE RJ45 ، منفذ SFP 4x10G 1-4 يدعم BT 90w مزود طاقة مزدوج زائد يدعم إدخال DI/DO و RS485

Date	Version	Description			Download
2025-03-10		مفتاح datasheetl3 الصناعي مُدار من Din-Rail ، 24xGE RJ45 ، 4x10G SFP ، TL
