Name: 10 tuntable XFP 80 Transceiver
Brand: Lanao Communication Technology Limited.
Availability: InStock

10 tuntable XFP 80 Transceiver

LA-OT-10GTDW-X80

نظرة عامة

المواصفات

حلول الاتصال

نماذج

الموارد

جهاز الإرسال/الإرسال/الإرسال/الإرسال/الإرسال المستقبل القابل للضبط 10 x fp هو جهاز الإرسال/الإرسال/الإرسال البصري المدمج fiber الذي يوفر وصلة تسلسلية عالية السرعة عند معدلات الإشارة من توسط إلى شبيبة من. تتوافق الوحدة مع عامل الشكل الصغير 10 جيجابت القابل للتوصيل (XFP) لاتفاق متعدد المصادر-MSA (47) و XFP القابل للضبط لتطبيقات شبكة تردد ITU (47).
يتوافق مع معيار G.698.1 مع تباعد قنوات 50 جيجاهرتز للسونيت/SDH ، وiee DWDM 10GBASE-ZR لـ 80 reach (إيثرنت) ، وdwdm 10GFC لـ 80 reach (قناة ليفية) التطبيقات.

يدمج جهاز الإرسال والاستقبال جهاز الاستقبال ويرسل المسار على وحدة واحدة. على جانب الإرسال ، يتم استرداد دفق البيانات التسلسلية 10 جيجابايت في الثانية ، وإعادة تسميته ، وتمريره إلى سائق المغير. يعمل المغير على تحيزات وتعديل جهاز التشغيل على نطاق C مدمج ليزر Mach-zhnder (ILMZ) ، مما يتيح نقل البيانات عبر مكان واحد من خلال موصل LC قياسي في الصناعة. على جانب المتلقي ، يتم استرداد تيار البيانات 10 جيجابايت في الثانية من مضخم APD/ trans-remindance ، وإعادة تسميته ، وتمريره إلى سائق الإخراج. تتميز هذه الوحدة بواجهة كهربائية قابلة للتوصيل السريع متوافقة مع XFI.

الميزات
● يدعم! من من من من من من من ؟
● مرسل قابل للضبط متكامل النطاق C مدمج بشكل مترابط
● تباعد قناة ITU 50 GHz مع خزانة طول موجي مدمجة
● جهاز ليزر قابل للضبط على النطاق C وجهاز استقبال APD
● الحد الأقصى لطول الرابط 80
● موصل LC مزدوج بالكامل
● بصمة XFP القابلة للتوصيل الساخن
● يدعم جانب الخط و XFI looback
● لا توجد ساعة مرجعية مطلوبة
● وظائف التشخيص الرقمية المدمجة
● آلية الإفراج بكفالة قياسية
● تبديد الطاقة> من W
● نطاق درجة حرارة الحالة: 0 درجة مئوية إلى 70 درجة مئوية

وصف دبوس دليل الطول الموجي

قناة	الطول الموجي (نانومتر)	تردد (THZ)	قناة	الطول الموجي (نانومتر)	تردد (THZ)
			44	1546.12	193.9
1	1563.45	191.75	45	1545.72	193.95
2	1563.05	191.8	46	1545.32	194
3	1562.64	191.85	47	1544.92	194.05
4	1562.23	191.9	48	1544.53	194.1
5	1561.83	191.95	49	1544.13	194.15
6	1561.42	192	50	1543.73	194.2
7	1561.01	192.05	51	1543.33	194.25
8	1560.61	192.1	52	1542.94	194.3
9	1560.2	192.15	53	1542.54	194.35
10	1559.79	192.2	54	1542.14	194.4
11	1559.39	192.25	55	1541.75	194.45
12	1558.98	192.3	56	1541.35	194.5
13	1558.58	192.35	57	1540.95	194.55
14	1558.17	192.4	58	1540.56	194.6
15	1557.77	192.45	59	1540.16	194.65
16	1557.36	192.5	60	1539.77	194.7
17	1556.96	192.55	61	1539.37	194.75
18	1556.55	192.6	62	1538.98	194.8
19	1556.15	192.65	63	1538.58	194.85
20	1555.75	192.7	64	1538.19	194.9
21	1555.34	192.75	65	1537.79	194.95
22	1554.94	192.8	66	1537.4	195
23	1554.54	192.85	67	1537	195.05
24	1554.13	192.9	68	1536.61	195.1
25	1553.73	192.95	69	1536.22	195.15
26	1553.33	193	70	1535.82	195.2
27	1552.93	193.05	71	1535.43	195.25
28	1552.52	193.1	72	1535.04	195.3
29	1552.12	193.15	73	1534.64	195.35
30	1551.72	193.2	74	1534.25	195.4
31	1551.32	193.25	75	1533.86	195.45
32	1550.92	193.3	76	1533.47	195.5
33	1550.52	193.35	77	1533.07	195.55
34	1550.12	193.4	78	1532.68	195.6
35	1549.72	193.45	79	1532.29	195.65
36	1549.32	193.5	80	1531.9	195.7
37	1548.91	193.55	81	1531.51	195.75
38	1548.51	193.6	82	1531.12	195.8
39	1548.11	193.65	83	1530.72	195.85
40	1547.72	193.7	84	1530.33	195.9
41	1547.32	193.75	85	1529.94	195.95
42	1546.92	193.8	86	1529.55	196
43	1546.52	193.85	87	1529.16	196.05
غير ITU	ذروة الطول الموجى بين 1528.77 نانومتر-1563.45 نانومتر		88	1528.77	196.1

ملاحظة:

1. عندما يتم ربط وحدة نمطية قابلة للضبط لأول مرة ، ستنتقل إلى قناة افتراضية ، أو يؤكد tx-dis أنها ستنتقل إلى حالة الاستعداد. القناة الافتراضية هي 1563.45 نانومتر ، متوافقة مع نطاق القناة من 1 إلى 88.

2. عندما يتم تدوير الوحدة بالطاقة ، ستنتقل تلقائيًا إلى آخر قناة ed ، أو أكد tx-dis أنها ستنتقل إلى حالة استعداد. إذا أكدت tx-dis ، فسيتم مسح القناة الأخيرة ، وسيلزم الأمر وجود أمر قناة جديد صالح لتعيين قناة.

3. في حالة تعطيل Tx ثم إعادة تمكينه ، تعود الوحدة إلى آخر قناة.

التقييمات القصوى المطلقة

المعلَمة	رمز	دقيقة	تايب	ماكس	وحدة	ملاحظة
الجهد العرض الأقصى 1	Vcc3	-تقييم		4.0	V
أقصى امدادات التيار الكهربائي 2	Vcc5	-تقييم		6.0	V
درجة حرارة التخزين	TS	-40		85	درجة مئوية
حالة التشغيل درجة الحرارة	حافظة	0		70	درجة مئوية

الخصائص الكهربائية

المعلَمة	رمز	دقيقة	تايب	ماكس	وحدة	ملاحظة
جهد الإمداد الرئيسي	Vcc5	4.75		5.25	V
امدادات التيار الكهربائي #2	Vcc3	3.13		3.45	V
العرض الحالي- تزويد Vcc5	Icc5			350	أماه
العرض الحالي- تزويد Vcc3	Icc3			450	أماه
وحدة الطاقة الإجمالية	P			3.5	ث	1
مرسل
إدخال تفاضلي مقاومة	رين		100		أوم	2
بيانات تفاضلية أرجوحة إدخال	فين ، ص	120		820	MV
تعطيل الإرسال الجهد	VD	2.0		Vcc	V
تمكين الإرسال الجهد	VEN	GN		GND ،	V
جهاز استقبال
بيانات تفاضلية أرجوحة خرج	Vout ، pp	340	650	850	MV	3
خطأ لوس	خطأ فلوس	كورتيز-ivc		فتشوست	V	4
لوس عادي	قاعدة فلوس	GN		GND ،	V	4

ملاحظات:

1. يتم تحديد قيمة الطاقة الإجمالية القصوى عبر نطاق درجة الحرارة والجهد الكامل.

2. بعد اقتران التيار المتردد الداخلي.

3. إلى ، إنهاء تفاضلي أوم.

4. فقدان الإشارة عبارة عن أداة تجميع مفتوحة يتم سحبها لأعلى بمقاوم kohm إلى-من-من kohm V. يشير المنطق 0 إلى التشغيل العادي ؛ ويشير المنطق 1 إلى عدم اكتشاف إشارة.

الخصائص البصرية

المعلَمة	رمز	دقيقة	تايب	ماكس	وحدة	ملاحظة
مرسل
متوسط الطاقة البصرية	Pf	-1		3	ديسيبل
نطاق الطول الموجي		1528.77		1563.45	نانومتر	LA-OT-10GTDW-X80
طول موجي بصري	Λc	Λc-من		Λc	نانومتر
تباعد الطول الموجي المركزي			50		غز	1
استقرار التردد (بول)		-من		1.5	غز
استقرار التردد (EOL)		-من		2.5	غز
نسبة قمع الوضع الجانبي	SMSR	30			ديسيبل
نسبة الانقراض البصري	ER	9			ديسيبل
الارسال و جزاء التفريق	TDP			3	ديسيبل
متوسط الإطلاق قوة خارج مرسل	بوف			-30	ديسيبل
جهاز استقبال
حساسية Rx	رسنز			-24	ديسيبل	العودة إلى الوراء ، 2
حساسية Rx	رسنز			-الأفريقي		الألياف (---إلى مكعب ps/nm)
تشبع المدخلات الطاقة (الزائد)	بسات	-7			ديسيبل
نطاق الطول الموجي	Λc	1260		1600	نانومتر
انعكاس جهاز استقبال	Rrx			-27	ديسيبل
لوس دي-سيريس	لوسد			-27	ديسيبل
لوس تأكيد	لوسا	-37			ديسيبل
لوس التباطؤ		0.5			ديسيبل

ملاحظات:

1. يتوافق مع حوالي ، نانومتر.

2. تم قياسها باستخدام ER ؛ BER أقل من 10-12 باستخدام Gbps ، من-1 PRBS.

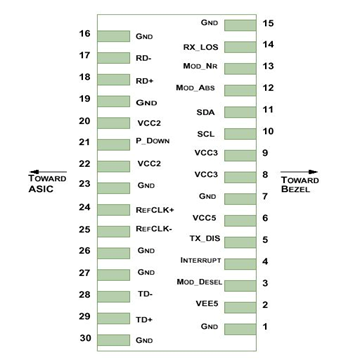

دبوس تعيين

Pin Assignment of 10Gb/s Tunable DWDM XFP 80km Transceiver

مخطط أرقام دبوس كتلة موصل لوحة المضيف واسم

دبوس	المنطق	رمز	الاسم/الوصف	ملاحظة
1		GN	وحدة أرضية	1
2		عجة 5	اختياري-مزود طاقة-غير مطلوب
3	LVTTL-I	Mod-Desel	وحدة De-; عند الاحتفاظ بها منخفضة تسمح للوحدة بالرد على أوامر واجهة تسلسلية من سلكين
4	LVTTL-O	المقاطعة	المقاطعة (شريط) ؛ يشير إلى وجود حالة مهمة يمكن قراءتها عبر واجهة تسلسلية من سلكين	2
5	LVTTL-I	Tx_ dis	تعطيل الارسال ؛ تم إيقاف تشغيل مصدر الليزر للمرسل
6		VCC5	5 امدادات الطاقة
7		GN	وحدة أرضية	1
8		VCC3	امدادات الطاقة ODV V
9		VCC3	امدادات الطاقة ODV V
10	LVTTL-I	SCL	ساعة واجهة تسلسلية بسلك 2	2
11	LVTTLI/O	سدا	خط بيانات واجهة تسلسلي بسلك 2	2
12	LVTTL-O	مودابس	الوحدة النمطية غائبة ؛ يشير إلى أن الوحدة غير موجودة. ترتكز على الوحدة.	2
13	LVTTL-O	Modynr	الوحدة النمطية ليست جاهزة ؛ تحدد الفانبراس أنها منطقية أو بين rx_ los وفقدان القفل في TX/RX.	2
14	LVTTL-O	Rx_ los	فقدان جهاز الاستقبال لمؤشر الإشارة	2
15		GN	وحدة أرضية	1
16		GN	وحدة أرضية	1
17	CML-O	RD-	مخرج بيانات مقلوب للمستلم
18	CML-O	RD	جهاز استقبال إخراج بيانات غير مقلوب
19		GN	وحدة أرضية	1
20		VCC2	امدادات الطاقة-غير مطلوبة
21	LVTTL-I	P_ down/RST	انخفاض الطاقة ؛ عندما تكون عالية ، تضع الوحدة في وضع الاستعداد منخفض الطاقة وعلى الحافة المتساقطة من pوdown تبدأ إعادة ضبط الوحدة النمطية
			إعادة ضبط ؛ تبدأ الحافة المتساقطة إعادة ضبط كاملة للوحدة بما في ذلك الواجهة التسلسلية من سلكين ، أي ما يعادل دورة طاقة.
22		VCC2	امدادات الطاقة-غير مطلوبة
23		GN	وحدة أرضية	1
24	PECL-I	ريفكلك	ساعة مرجعية مدخل غير مقلوب ، تيار متردد إلى جانب لوحة المضيف-غير مطلوب	3
25	PECL-I	ريفكلك-	ساعة مرجعية مدخلات مقلوبة ، تيار متردد إلى جانب لوحة المضيف-غير مطلوب	3
26		GN	وحدة أرضية	1
27		GN	وحدة أرضية	1
28	CML-I	TD-	إدخال بيانات مقلوب للمرسل
29	CML-I	TD	جهاز إرسال إدخال بيانات غير مقلوب
30		GN	وحدة أرضية	1

ملاحظات:

1. أرض دائرة الوحدة معزولة عن أرضية هيكل الوحدة داخل الوحدة.

2. يجب سحب جامعتين مفتوحتين لأعلى بــ k - 10kohms على لوح مضيف إلى جهد بين من من من من من V إلى V.

3. إدخال الساعة المرجعية غير مطلوب بواسطة XFP 80 tunable. إذا كان موجودًا ، فسيتم تجاهله.

وظائف التشخيص الرقمية

توفر أجهزة الإرسال والاستقبال الرقمية القابلة للضبط XFP 80 وظائف تشخيصية عبر واجهة تسلسلية من سلكين ، مما يسمح بالوصول في الوقت الفعلي إلى معلمات التشغيل التالية:

• درجة حرارة جهاز الإرسال والاستقبال

• الليزر التحيز الحالي

• الطاقة الضوئية المرسلة

• تلقي الطاقة الضوئية

• جهاز الإرسال والاستقبال امدادات التيار الكهربائي

كما أنه يوفر نظامًا متطورًا لأعلام التنبيه والتحذير ، والتي يمكن استخدامها للمستخدمين النهائيين عندما تكون معلمات تشغيل معينة خارج النطاق الطبيعي المحدد من المصنع.

يتم مراقبة معلومات التشغيل والتشخيص والإبلاغ عنها بواسطة وحدة تحكم جهاز إرسال واستقبال تشخيصي رقمية داخل جهاز الإرسال والاستقبال ، والتي يتم الوصول إليها من خلال الواجهة التسلسلية ثنائية الأسلاك. عندما يتم تنشيط البروتوكول التسلسلي ، يتم إنشاء إشارة الساعة التسلسلية (دبوس SCL) بواسطة المضيف. بيانات ساعات الحافة الإيجابية في جهاز الإرسال والاستقبال XFP إلى تلك الأجزاء من خريطة الذاكرة الخاصة بها غير المحمية بالكتابة. بيانات ساعات الحافة السلبية من جهاز الإرسال والاستقبال XFP. إشارة البيانات التسلسلية (دبوس SDA) ثنائية الاتجاه لنقل البيانات التسلسلية. يستخدم المضيف SDA بالتزامن مع SCL لتحديد بداية ونهاية تنشيط البروتوكول التسلسلي. يتم تنظيم الذكريات كسلسلة من كلمات البيانات 8 بت التي يمكن معالجتها بشكل فردي أو تسلسلي. توفر الواجهة التسلسلية ثنائية السلك وصولاً تسلسلياً أو عشوائيًا إلى المعلمات 8 بت ، موجهة من 000h إلى الحد الأقصى لعنوان الذاكرة.

لمزيد من المعلومات التفصيلية بما في ذلك تعريفات خريطة الذاكرة ، يرجى الاطلاع على مواصفات XFP.

رسم مخطط (مم)

Outline Drawing (mm) of 10Gb/s Tunable DWDM XFP 80km Transceiver
