Name: 10 SFP CWDM 60 مرسلا
Brand: Lanao Communication Technology Limited.
Availability: InStock

10 SFP CWDM 60 مرسلا

LA-OT-10G-CW46-60

مصممة للاستخدام في وصلات إيثرنت 10 جيجابت حتى 60 أو أكثر من ألياف أحادية الوضع. تتكون الوحدة من ليزر CWDM EML.

نظرة عامة

المواصفات

حلول الاتصال

نماذج

الموارد

مصممة للاستخدام في وصلات إيثرنت 10 جيجابت حتى 60 أو أكثر من ألياف أحادية الوضع. تتكون الوحدة من ليزر CWDM EML ، APD ومكبر صوت مسبق في تجميع فرعي بصري عالي التكامل. تتوفر وظائف التشخيص الرقمية عبر واجهة تسلسلية من سلكين ، كما هو محدد في sff8472. ترتبط بيانات الوحدة النمطية حتى 60 ، في الألياف أحادية النمط 9/125um.

الميزات
● متوافقة مع بصمة SFP ، و، SFP قابلة للتوصيل الساخن
● يدعم أسعار من من من من من من من ؟
● تبديد الطاقة> من W
● مصدر طاقة أحادي الطول
● أقصى طول للرابط 60 صى
● جهاز إرسال EML بطول موجي CWDM ، كاشف صور APD
● موصل LC مزدوج
● تبديد الطاقة> من W
● وظائف التشخيص الرقمية المدمجة
● نطاق درجة حرارة الحالة: 0 درجة مئوية إلى 70 درجة مئوية

التقييمات القصوى المطلقة

المعلَمة	رمز	دقيقة.	الطّبيب.	ماكس.	وحدة	ملاحظة
درجة حرارة التخزين	Ts	-40		85	درجة مئوية
محيط التخزين الرطوبة	ها	5		85	%
مزود طاقة الجهد	VCC	-تقييم		4	V
إشارة الإدخال الجهد		-موج		+ سي سي دي	V
تلف جهاز الاستقبال عتبة		+ 4			ديسيبل

بيئة التشغيل

المعلَمة	رمز	دقيقة.	الطّبيب.	ماكس.	وحدة	ملاحظة
حقيبة تشغيل درجة الحرارة	حافظة	0		70	درجة مئوية	ملاحظة (1)
الرطوبة المحيطة	ها	5		85	%
الجهد امدادات الطاقة	VCC	3.14	3.3	3.46	V
تيار مزود الطاقة	ICC			450	أماه
مزود طاقة رفض الضوضاء				100	MVp-p	1 ميغاهرتز إلى 1 ميغاهرتز
مسافة الإرسال				60	كم
ألياف مقرونة	ألياف أحادية الوضع					غي ز. 653

ملاحظة: -10 degC من من من من من من وإلى تدفق الهواء

الخصائص البصرية

المعلَمة	رمز	دقيقة.	الطّبيب.	ماكس.	وحدة	ملاحظة
مرسل
متوسط إطلاق قوة	بو	-2		5	ديسيبل	ملاحظة (1)
نسبة الانقراض	ER	6			ديسيبل
الطول الموجي المركزي	Λc	1470		1610	نانومتر
مساحة الطول الموجي المركزي			20		نانومتر
نطاق الطيف عرض (RMS)	Σ			1.0	نانومتر
SMSR		30			ديسيبل
الارسال قبالة طاقة الإخراج	بوف			-40	ديسيبل
TX غضب (ذروة الذروة)	Txj			0.1	UI
TX غضب (RMS)	Txjrms			0.01	UI
الارسال و جزاء التفريق	TDP			3.0	ديسيبل
قناع العين الناتج	متوافق مع iee 0802.3ae
جهاز استقبال
المدخلات البصرية الطول الموجي	Λ	1270		1610	نانومتر
حساسية جهاز الاستقبال				-22	ديسيبل	ملاحظة (2)
تشبع المدخلات الطاقة (الزائد)	بسات	-8			ديسيبل
لوس كشف- تأكيد الطاقة	PA	-36			ديسيبل
لوس كشف- ديستريس السلطة	PD			-23	ديسيبل
لوس كشف التباطؤ	فيس	2			ديسيبل

ملاحظة:

1. الطاقة المطلقة (متوسط) هي الطاقة المقترنة في ألياف أحادية الوضع مع موصل. (قبل الحياة)

2. يقاس بإشارة اختبار المطابقة لبر = 10 ^-، PRBS = 2 ^ 31-1 ، NRZ

الخصائص الكهربائية

المعلَمة	رمز	دقيقة.		الطّبيب.	ماكس.	وحدة	ملاحظة
مرسل
خط تفاضلي مقاومة المدخلات	رين			100		أوم
بيانات تفاضلية أرجوحة إدخال	VDT		300		700	MVp-p
تعطيل الإرسال الجهد	Vdis		2		Vcc	V	Lvtl
تمكين الإرسال الجهد	Ven		فيي		كل من	V	Lvtl
جهاز استقبال
بيانات تفاضلية أرجوحة خرج	VDR		400		850	MVp-p	ملاحظة (1)
لوس الإخراج الجهد العالي	فلوش		فيي		كل من	V	Lvtl
لوس الإخراج الجهد-منخفض	فلوسل		2		فتشوست	V	Lvtl

ملاحظة: إلى إنهاء تفاضلي 100Ω.

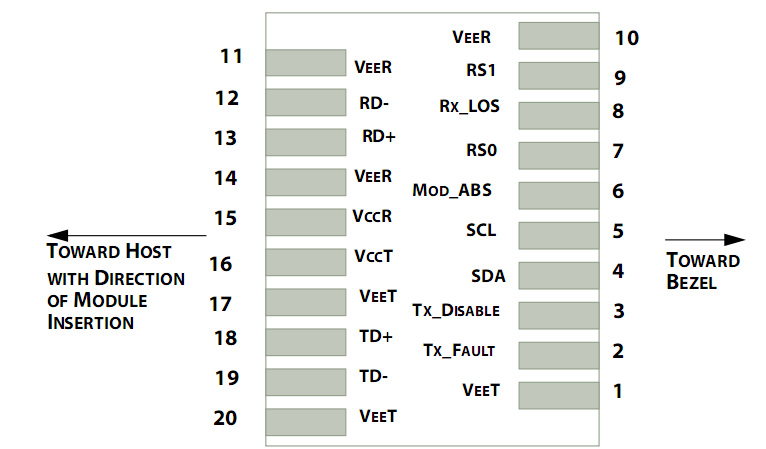

وصف دبوس

Pin Description of 10Gb/s SFP CWDM 60km Transceiver

دبوس	رمز	الاسم/الوصف	ملاحظة
1	فييت	أرضية جهاز الإرسال (مشتركة مع أرضية جهاز الاستقبال)	1
2	خطأ	خطأ الإرسال.	2
3	تدوس	تعطيل الارسال. خرج الليزر تعطيل على عالية أو مفتوحة.	3
4	سدا	خط بيانات الواجهة التسلسلية 2-سلك	4
5	SCL	2-سلك واجهة تسلسلية خط الساعة	4
6	مودابس	وحدة غائبة. ترتكز داخل الوحدة	4
7	RS0	حدد معدل 0	5
8	لوس	فقدان إشارة الإشارة. يشير المنطق 0 إلى التشغيل العادي.	6
9	RS1	لا يوجد اتصال مطلوب	1
10	فير	أرض الاستقبال (مشتركة مع أرضية جهاز الإرسال)	1
11	فير	أرض الاستقبال (مشتركة مع أرضية جهاز الإرسال)	1
12	RD-	استقبال البيانات المقلوبة. تيار متردد يقترن
13	RD	استقبال بيانات غير مقلوبة. تيار متردد يقترن
14	فير	أرض الاستقبال (مشتركة مع أرضية جهاز الإرسال)	1
15	Vcr	مصدر طاقة جهاز الاستقبال
16	فكت	مصدر طاقة للمرسل
17	فييت	أرضية جهاز الإرسال (مشتركة مع أرضية جهاز الاستقبال)	1
18	TD	جهاز إرسال بيانات غير مقلوبة في. AC يقترن.
19	TD-	الارسال مقلوب البيانات في. AC يقترن.
20	فييت	أرضية جهاز الإرسال (مشتركة مع أرضية جهاز الاستقبال)	1

ملاحظات:

1. خطأ TX هو مخرج جامع مفتوح ، يجب سحبه بمقاوم k ~ 10kΩ على اللوحة المضيفة إلى جهد بين V و Vcc V. يشير المنطق 0 إلى التشغيل العادي ؛ يشير المنطق 1 إلى وجود خطأ ليزر من نوع ما. في الحالة المنخفضة ، سيتم سحب المخرجات إلى أقل من ، أقل من ، V.

2. TX تعطيل هو أحد المدخلات التي يتم استخدامها لإغلاق الإخراج البصري للمرسل. يتم سحبه لأعلى داخل الوحدة مع مقاوم من ، k ~ 10kΩ. دولها هي:

منخفض (0 ~ ، V): جهاز إرسال يعمل

(> من من من من ؟ ؟ ؟ V): غير محدد

جهاز إرسال عالي (~ من من من من أجل الحياة): معطل

فتح: الارسال تعطيل

3. ، 2 هي دبابيس تعريف الوحدة النمطية. يجب سحبها مع مقاوم ، مقاوم من ~ 10kΩ على اللوحة المضيفة. يجب أن يكون جهد السحب VccT أو VccR.

تم تأريض 0 بواسطة الوحدة للإشارة إلى أن الوحدة موجودة

X 1 هو خط الساعة لواجهة تسلسلية سلكين للمعرف التسلسلي

2 هو خط بيانات من سلكين واجهة تسلسلية للمعرف التسلسلي

4. LOS هو مخرج جامع مفتوح ، والذي يجب سحبه باستخدام مقاوم ~ 10kΩ للوحة المضيفة إلى جهد بين V و Vcc V. يشير المنطق 0 إلى التشغيل العادي ؛ ويشير المنطق 1 إلى فقدان الإشارة. في الحالة المنخفضة ، سيتم سحب المخرجات إلى أقل من ، أقل من ، V.

5. هذه هي مخرجات الاستقبال التفاضلية. وهي خطوط تفاضلية داخلية مع تيار متردد 100Ω والتي يجب إنهاؤها بـ 100Ω (تفاضلي) في سيردس المستخدم.

6. هذه هي مدخلات الإرسال التفاضلية. إنها خطوط تفاضلية مع إنهاء تفاضلي 100Ω داخل الوحدة.

دائرة تطبيق موصى بها

Recommended Application Circuit of 10Gb/s SFP CWDM 60km Transceiver

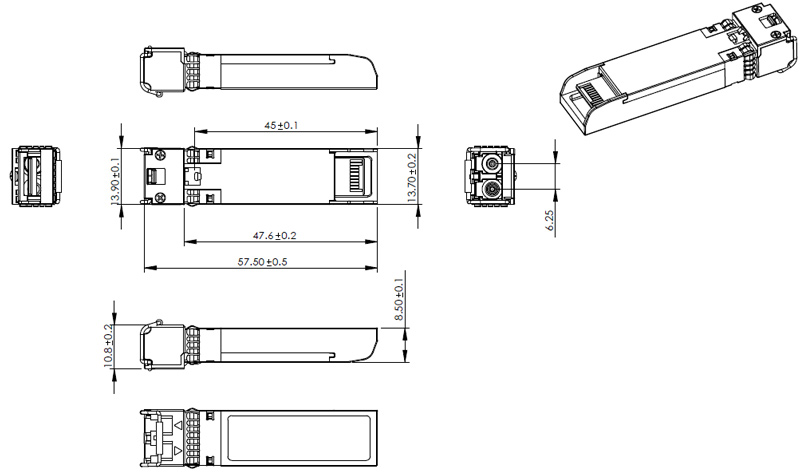

رسومات مخطط (مم)

Outline Drawings (mm) of 10Gb/s SFP CWDM 60km Transceiver

الامتثال التنظيمي

ميزة	المرجع	الأداء
ديسج إلكتروستاتيكي (ESD)	IEC/EN-4-2	متوافق مع المعايير
تداخل كهرومغناطيسي (EMI)	FCC الجزء 15 من الفئة B EN Class B (CISPR 22A)	متوافق مع المعايير
سلامة العين بالليزر	FDA 21CFR, our IEC/EN-1, 2	منتج ليزر فئة 1
التعرف على المكونات	IEC/EN our ، UL	متوافق مع المعايير
روهس	أفضل/95/EC	متوافق مع المعايير
EMC	EN61000-3	متوافق مع المعايير
