Name: 10 * DWDM SFP 80 Transceiver
Brand: Lanao Communication Technology Limited.
Availability: InStock

10 * DWDM SFP 80 Transceiver

LA-OT-10GD5-80

تتضمن أجهزة الإرسال والاستقبال 10G dwm صمام ثنائي APD وجهاز إرسال مثبت بدرجة الحرارة. وظائف التشخيص الرقمية متاحة عبر I2C.

نظرة عامة

المواصفات

حلول الاتصال

نماذج

الموارد

تتضمن أجهزة الإرسال والاستقبال 10G dwm صمام ثنائي APD وجهاز إرسال مثبت بدرجة الحرارة. تتوفر وظائف التشخيص الرقمي عبر I2C. تم تصميم هذه الوحدة للألياف أحادية الوضع وتعمل عند طول موجة اسمي لشبكة GHz ITU ، والنطاق C DWDM.

الميزات
● حتى وصلات بيانات Gbps
● ما يصل إلى 80 الارسال على SMF
● DWDM EML ليزر وجهاز استقبال APD
● حاوية معدنية ، ل EMI السفلي
● واجهة من سلكين مع مراقبة تشخيصية رقمية متكاملة
● بصمة SFP القابلة للتوصيل الساخن
● متوافقة مع SFP ، و RC
● مواصفات متوافقة مع SFF ،
● متوافق مع SFP MSA مع موصل LC
● مصدر طاقة أحادي الطول
● نطاق درجة حرارة التشغيل حالة: 0 درجة مئوية إلى 70 درجة مئوية
● تبديد الطاقة> من W

المعيار
● متوافقة مع.
● متوافقة مع بنفايات.

اختيار المنتج

وصف دبوس دليل الطول الموجى isc-band

قناة	الطول الموجي (نانومتر)	تردد (THZ)	قناة	الطول الموجي (نانومتر)	تردد (THZ)
سي 17	1563.86	191.70	C39	1546.12	193.90
سي 18	1563.05	191.80	سي 40	1545.32	194.00
سي 19	1562.23	191.90	C41	1544.53	194.10
سي 20	1561.42	192.00	سي 42	1543.73	194.20
سي 21	1560.61	192.10	سي 43	1542.94	194.30
سي 22	1559.79	192.20	C44	1542.14	194.40
سي 23	1558.98	192.30	C45	1541.35	194.50
سي 24	1558.17	192.40	C46	1540.56	194.60
سي 25	1557.36	192.50	C47	1539.77	194.70
سي 26	1556.55	192.60	سي 48	1538.98	194.80
سي 27	1555.75	192.70	C49	1538.19	194.90
سي 28	1554.94	192.80	سي 50	1537.40	195.00
سي 29	1554.13	192.90	C51	1536.61	195.10
سي 30	1553.33	193.00	C52	1535.82	195.20
سي 31	1552.52	193.10	سي 53	1535.04	195.30
سي 32	1551.72	193.20	C54	1534.25	195.40
C33	1550.92	193.30	C55	1533.47	195.50
C34	1550.12	193.40	C56	1532.68	195.60
C35	1549.32	193.50	C57	1531.90	195.70
سي 36	1548.51	193.60	سي 58	1531.12	195.80
C37	1547.72	193.70	C59	1530.33	195.90
سي 38	1546.92	193.80	سي 60	1529.55	196.00
غير ITU	ذروة الطول الموجى بين 1528.77 نانومتر-من		سي 61	1528.77	196.10

التقييمات القصوى المطلقة

المعلَمة	رمز	دقيقة.	الطّبيب.	ماكس.	وحدة	ملاحظة
درجة حرارة التخزين	Ts	-40	-	85	درجة مئوية
الرطوبة النسبية	RH	5	-	95	%
الجهد امدادات الطاقة	VCC	-موج	-	4	V
جهد إدخال الإشارة		Vcc-0.3	-	+ سي سي دي	V

ظروف التشغيل الموصى بها

المعلَمة	رمز	دقيقة.	الطّبيب.	ماكس.	وحدة	ملاحظة
حالة التشغيل درجة الحرارة	حافظة	0	-	70	درجة مئوية	بدون تدفق الهواء
الجهد امدادات الطاقة	VCC	3.14	3.3	3.47	V
تيار مزود الطاقة	ICC	-		450	أماه
معدل البيانات	BR		10.3125	11.3	Gbps
مسافة الإرسال	TD		-	80	كم
ألياف مقرونة	ألياف أحادية الوضع					9/125um SMF

الخصائص البصرية

المعلَمة	رمز	دقيقة	تايب	ماكس	وحدة	ملاحظة
مرسل
متوسط الطاقة البصرية	العبوس	0		5	ديسيبل	1
طول موجي بصري	Λc	Λc-0.1		Λc	نانومتر
تباعد الطول الموجي المركزي			100		غز	2
نسبة الانقراض البصري	ER	6.0			ديسيبل
الارسال و جزاء التفريق	TDP			3.0	ديسيبل
الوضع الجانبي نسبة القمع	SMSR	30			ديسيبل
متوسط طاقة الإطلاق	بوف			-30	ديسيبل
قناع العين الناتج	متوافق مع iee 802.3ae
جهاز استقبال
حساسية Rx	رسنز			-23	ديسيبل	3
تشبع المدخلات الطاقة (الزائد)	بسات	-6			ديسيبل
نطاق الطول الموجي	Λc	1480		1580	نانومتر
لوس دي-سيريس	لوسد			-26	ديسيبل
لوس تأكيد	لوسا	-35			ديسيبل
لوس التباطؤ		0.5			ديسيبل

ملاحظات:

1. طاقة الخرج عبارة عن طاقة مقرونة بألياف أحادية الوضع من نوع Mmm.

2. يتوافق مع حوالي ، نانومتر.

3. تم قياسه بنمط اختبار PRBS-1 ، @ من من من من من من نوع PRBS ، BER> 10-12.

الخصائص الكهربائية

المعلَمة	رمز	دقيقة	النوع	ماكس	وحدة	ملاحظة
جهد الإمداد	Vcc	3.14	3.3	3.46	V
العرض الحالي	Icc			450	أماه
مرسل
إدخال تفاضلي مقاومة	أوم		100		أوم	1
بيانات تفاضلية أرجوحة إدخال	فين ، ص	120		820	MV
تعطيل الإرسال الجهد	VD	Vcc-1.3		Vcc	V
تمكين الإرسال الجهد	VEN	فيي		في + صوفي	V	2
Tx_ fult عالية الجهد		Vcc-1.3		Vcc	V
Tx_ خطأ الجهد المنخفض		فيي		في + صوفي	V
وقت تأكيد تعطيل الإرسال				10	لنا
جهاز استقبال
أرجوحة إخراج البيانات التفاضلية	Vout ، pp	350		850	MV	3
إخراج البيانات ارتفاع الوقت	آر	30			Ps	4
إخراج البيانات وقت الخريف	Tf	30			Ps	4
لوس دي-سيريس		Vcc-1.3		فتشوست	V	5
لوس تأكيد		فيي		في + صوفي	V	5

ملاحظات:

1. متصل مباشرة بدبابيس إدخال بيانات TX. AC يقترن بعد ذلك.

2. أو الدائرة المفتوحة.

3. إلى ، إنهاء تفاضلي أوم.

4. هذه القيم غير مصفّحة من 20 قيمًا

5. فقدان الإشارة هو lvtl. يشير المنطق 0 إلى التشغيل العادي ؛ ويشير المنطق 1 إلى عدم اكتشاف إشارة.

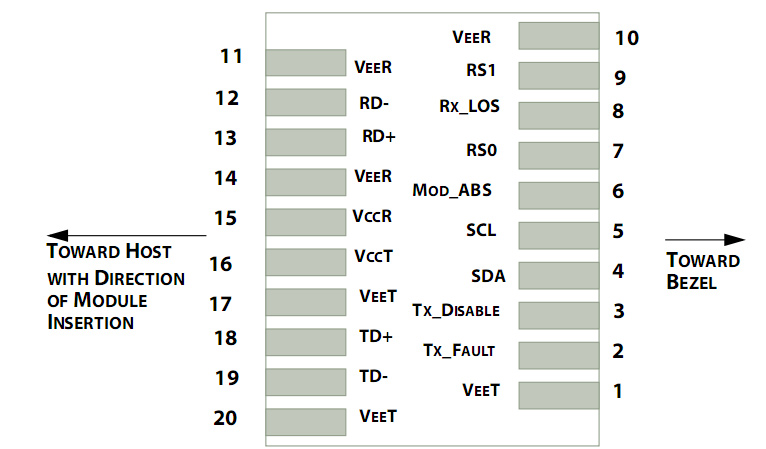

أوصاف دبوس

Pin Descriptions of 10Gb/s DWDM SFP 80km Transceiver

دبوس من كتلة الموصل على لوحة المضيف

دبوس	رمز	الاسم/الوصف	ملاحظة
1	فييت	أرضية جهاز الإرسال (مشتركة مع أرضية جهاز الاستقبال)	1
2	خطأ	خطأ الإرسال.	2
3	تدوس	تعطيل الارسال. خرج الليزر تعطيل على عالية أو مفتوحة.	3
4	سدا	خط بيانات الواجهة التسلسلية 2-سلك	4
5	SCL	2-سلك واجهة تسلسلية خط الساعة	4
6	مودابس	وحدة غائبة. ترتكز داخل الوحدة	4
7	RS0	حدد معدل 0	5
8	لوس	فقدان إشارة الإشارة. يشير المنطق 0 إلى التشغيل العادي.	6
9	RS1	لا يوجد اتصال مطلوب	1
10	فير	أرض الاستقبال (مشتركة مع أرضية جهاز الإرسال)	1
11	فير	أرض الاستقبال (مشتركة مع أرضية جهاز الإرسال)	1
12	RD-	استقبال البيانات المقلوبة. تيار متردد يقترن
13	RD	استقبال بيانات غير مقلوبة. تيار متردد يقترن
14	فير	أرض الاستقبال (مشتركة مع أرضية جهاز الإرسال)	1
15	Vcr	مصدر طاقة جهاز الاستقبال
16	فكت	مصدر طاقة للمرسل
17	فييت	أرضية جهاز الإرسال (مشتركة مع أرضية جهاز الاستقبال)	1
18	TD	جهاز إرسال بيانات غير مقلوبة في. AC يقترن.
19	TD-	الارسال مقلوب البيانات في. AC يقترن.
20	فييت	أرضية جهاز الإرسال (مشتركة مع أرضية جهاز الاستقبال)	1

ملاحظات:

1. أرض الدائرة معزولة داخليًا عن أرضية الهيكل.

2. TFAULT عبارة عن مخرج جامع/تصريف مفتوح يجب سحبه باستخدام مقاوم k - 10k أوم على اللوحة المضيفة إذا كان مخصصا للاستخدام. يجب أن يكون جهد السحب بين ، V إلى Vcc V ، يشير إلى خطأ مرسل عالي الخرج ناتج بسبب تيار تحيز TX أو طاقة خرج TX تتجاوز عتبات الإنذار المحددة مسبقًا. انخفاض الناتج يشير إلى التشغيل العادي. في الحالة المنخفضة ، يتم سحب الخرج إلى> ، V.

3. تم تعطيل خرج الليزر على TDIS> من V أو مفتوح ، تم تمكينه على TDIS> V.

4. يجب سحبها بلوحة مضيف 4.7kΩ- 10kΩ إلى جهد بين من من من من من من وإلى V. مودابس خط يسحب منخفض للإشارة إلى وحدة توصيل.

5. تم سحبه داخليًا لكل ، Rev.

6. لوس هو مخرج جامع مفتوح. يجب سحبه مع 4.7kΩ - 10kΩ على لوحة المضيف إلى جهد بين من من من من من وإلى V. يشير المنطق 0 إلى التشغيل العادي ؛ ويشير المنطق 1 إلى فقدان الإشارة.

وظائف التشخيص الرقمية

تدعم أجهزة الإرسال والاستقبال 10G DWDM بروتوكول الاتصالات التسلسلية بسلك على النحو المحدد في SFP MSA.

يوفر معرف SFP القياسي الوصول إلى معلومات التعريف التي تصف قدرات المرسل والاستقبال والواجهات القياسية والشركة المصنعة وغيرها من المعلومات.

بالإضافة إلى ذلك ، توفر أجهزة الإرسال والاستقبال SFP واجهة مراقبة تشخيصية رقمية محسنة فريدة من نوعها ، والتي تتيح الوصول في الوقت الفعلي إلى معلمات تشغيل الجهاز مثل درجة حرارة جهاز الإرسال والاستقبال ، وتيار الليزر ، والطاقة الضوئية المرسلة ، تلقى الطاقة البصرية والإمدادات جهاز الإرسال والاستقبال الجهد. كما أنه يحدد نظامًا متطورًا لأعلام الإنذار والتحذير ، والتي للمستخدمين النهائيين عندما تكون معلمات تشغيل معينة خارج نطاق المصنع الطبيعي.

يحدد SFP MSA خريطة الذاكرة في EEPROM التي يمكن الوصول إليها عبر واجهة تسلسلية من سلكين على عنوان 8 بت 1010000X (A0h). تستخدم واجهة المراقبة التشخيصية الرقمية عنوان 8 بت 1010001X (A2h) ، لذلك تظل خريطة ذاكرة الهوية التسلسلية المحددة في الأصل دون تغيير.

يتم مراقبة معلومات التشغيل والتشخيص والإبلاغ عنها بواسطة وحدة تحكم جهاز إرسال واستقبال تشخيصي رقمية (DDTC) داخل جهاز الإرسال والاستقبال ، والذي يتم الوصول إليه من خلال واجهة تسلسلية من سلكين. عندما يتم تنشيط البروتوكول التسلسلي ، يتم إنشاء إشارة الساعة التسلسلية (SCL ، Mod Def 1) بواسطة المضيف. بيانات ساعات الحافة الإيجابية في جهاز الإرسال والاستقبال SFP إلى تلك الأجزاء من E2PROM غير المحمية بالكتابة. بيانات ساعات الحافة السلبية من محول SFP. إشارة البيانات التسلسلية (SDA ، Mod Def 2) ثنائية الاتجاه لنقل البيانات التسلسلية. يستخدم المضيف SDA بالتزامن مع SCL لتحديد بداية ونهاية تنشيط البروتوكول التسلسلي. يتم تنظيم الذكريات كسلسلة من كلمات البيانات 8 بت التي يمكن معالجتها بشكل فردي أو تسلسلي.

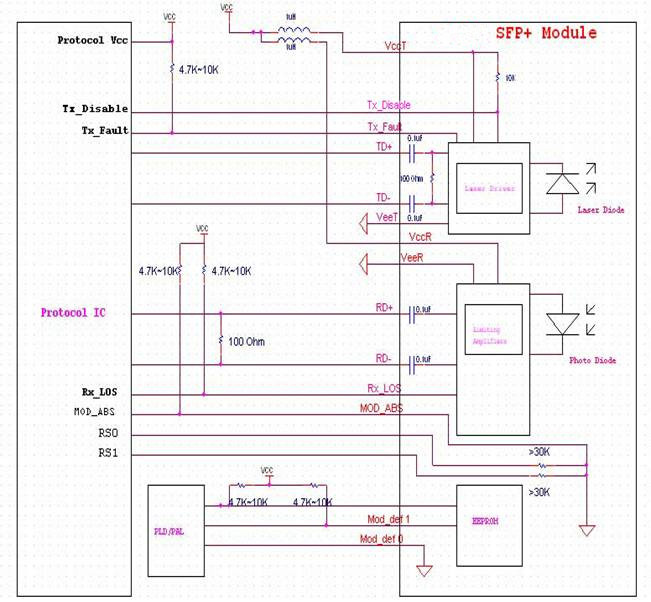

المضيف-مخطط كتلة واجهة جهاز الإرسال والاستقبال

Host - Transceiver Interface Block Diagram of 10Gb/s DWDM SFP 80km Transceiver

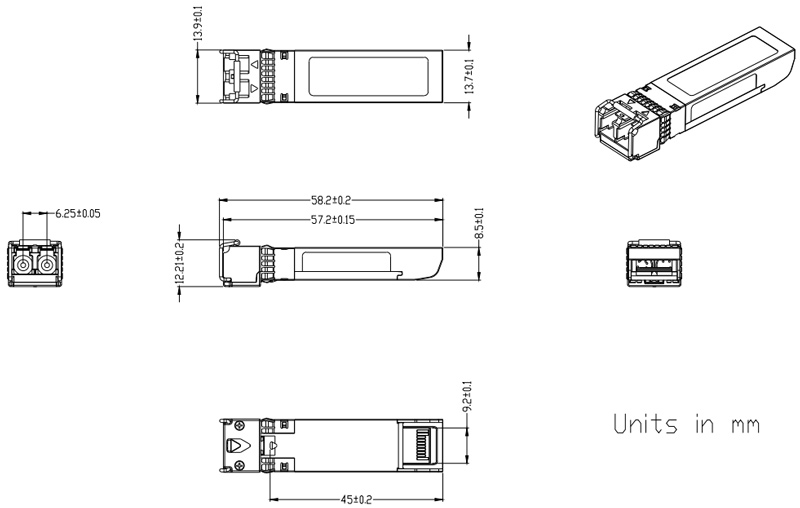

رسم مخطط (مم)

Outline Drawing (mm) of 10Gb/s DWDM SFP 80km Transceiver

الامتثال التنظيمي

ميزة	المرجع	الأداء
ديسج إلكتروستاتيكي (ESD)	IEC/EN-4-2	متوافق مع المعايير
تداخل كهرومغناطيسي (EMI)	FCC الجزء 15 من الفئة B EN Class B (CISPR 22A)	متوافق مع المعايير
سلامة العين بالليزر	FDA 21CFR, our IEC/EN-1, 2	منتج ليزر فئة 1
التعرف على المكونات	IEC/EN our ، UL	متوافق مع المعايير
روهس	أفضل/95/EC	متوافق مع المعايير
EMC	EN61000-3	متوافق مع المعايير

استخدام

● 10G إيثرنت

● 10G SONET/SDH ، OTU2/2e و 10G FC

Date	Version	Description			Download
2025-03-17		Datasheet10g DWDM SFP
