Name: من من من من ؟
Brand: Lanao Communication Technology Limited.
Availability: InStock

نظرة عامة

المواصفات

حلول الاتصال

نماذج

الموارد

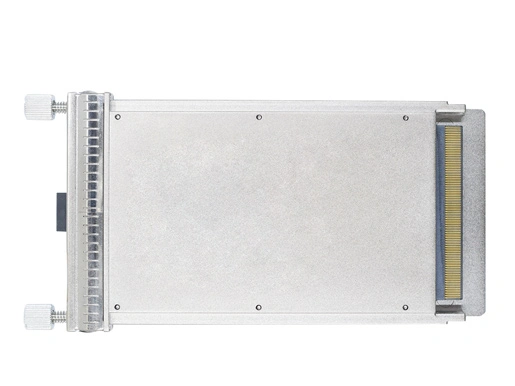

جهاز الإرسال والاستقبال البصري G CFP2 ER4 يدمج الإرسال واستقبال المسار على وحدة واحدة. على جانب الإرسال ، يتم استرداد أربعة مسارات لتدفقات البيانات التسلسلية وإعادة ترتيبها ونقلها إلى أربعة محركات ليزر ، تتحكم في أربعة مسارات مضبوطة بالامتصاص الكهربائي (EMLs) باستخدام أشعة الليزر ، أطوال موجية مركزية ، و نانومتر. ثم يتم مضاعفة الإشارات البصرية في ألياف أحادية الوضع من خلال موصل LC قياسي صناعي. على جانب التلقي ، يتم إزالة 4 مسارات من تيارات البيانات البصرية بصريًا بواسطة جهاز demultiplexer بصري متكامل. يتم استرداد كل بخار بيانات بواسطة جهاز تصوير ضوئي دبوس ومكبر صوت transimpedance ، تم إعادة تسميته ، ويتم تمريره إلى سائق الإخراج. تتميز هذه الوحدة بواجهة كهربائية قابلة للتوصيل السريع ، واستهلاك منخفض للطاقة ، وواجهة إدارة MDIO.

الميزات

● يدعم Gbps لمعدلات بت Gbps
● موصل LC مزدوج
● الساخنة للتوصيل
● جهاز إرسال قائم على أساس 4x2 8 من DFB
● واجهة كهربائية MLD 10x10G
● قابل للتطبيق على اتصال 40 من SMF
● انخفاض استهلاك الطاقة ، أقل من 18W
● واجهة مراقبة التشخيص الرقمي 
● واجهة اتصال MDIO
● متوافق مع 100 جيجابايت-er4 و OTU4
● درجة حرارة حالة التشغيل: التجارية: 0 إلى 70 درجة مئوية

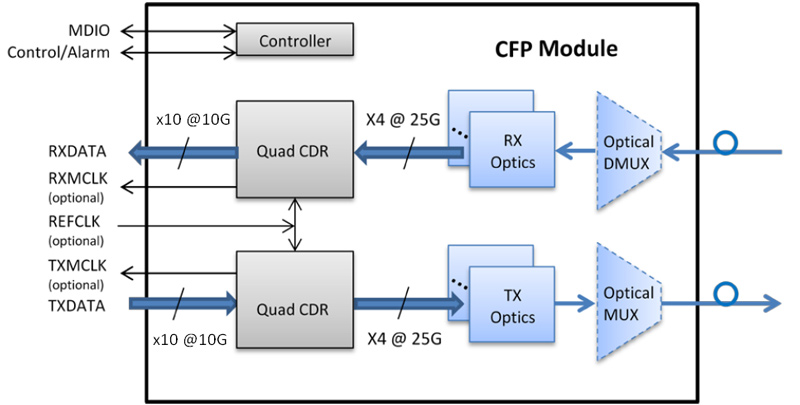

مخطط وظيفي

Functional Diagram of 100Gb/s CFP ER4 40km

التقييمات القصوى المطلقة

المعلَمة	رمز	دقيقة.	ماكس.	وحدة	ملاحظة
جهد الإمداد	Vcc	-تقييم	4.0	V
درجة حرارة التخزين	TS	-40	85	درجة مئوية
الرطوبة النسبية	RH	0	85	%
عتبة الضرر Rx, لكل ممر	برمج	5.5		ديسيبل

ملاحظة: الإجهاد الزائد عن الحد الأقصى للتقييمات المطلقة يمكن أن يسبب تلفًا دائمًا في جهاز الإرسال والاستقبال.

ظروف التشغيل الموصى بها

المعلَمة	رمز	دقيقة.	تايب	ماكس.	وحدة	ملاحظة
معدل البيانات	د.		103.2	112	جيجابايت/ثانية
جهد الإمداد	Vcc	3.14	3.3	3.46	V
حقيبة تشغيل درجة الحرارة.	Tc	0		70	درجة مئوية

الخصائص الكهربائية (أعلى = 0 ~ 70 ℃ ، Vcc = ~ ~ ، V)

(تم اختباره في ظل ظروف التشغيل الموصى بها ، ما لم يذكر خلاف ذلك)

المعلَمة	رمز	دقيقة	تايب	ماكس	وحدة	ملاحظات
العرض الحالي	Icc			5	أ
جهد الإمداد	Vcc	3.2		3.4	V
مرسل
معدل الإشارات لكل ممر	دربل			11.2	جيجابايت/ثانية
إدخال تفاضلي مقاومة	رين		100		أوم
بيانات تفاضلية أرجوحة في الممر	فين ، ص			760	MV
ارتفاع إدخال البيانات التسامح الوقت	آر	24			Ps	1
سقوط إدخال البيانات التسامح الوقت	Tf	24			Ps	1
مدخل كهربائي تعريف قناع العين	{X1,X2} {Y1,Y2}	{من من من} {،}			UI MV
مزود طاقة تحمل الضوضاء	فريف	لكل مواصفات CFP MSA
جهاز استقبال
معدل الإشارات لكل ممر	دربل			11.2	جيجابايت/ثانية
بيانات تفاضلية خرج سوينغ في الممر	Vout ، pp			760	MV
ارتفاع إخراج البيانات التسامح الوقت	آر	24	80		Ps	1
سقوط إخراج البيانات التسامح الوقت	Tf	24	80		Ps	1
مدخل كهربائي تعريف قناع العين	{X1,X2} {Y1,Y2}	{من من من} {،}			UI MV
مزود طاقة تحمل الضوضاء	فريف	لكل مواصفات CFP MSA

ملاحظات:

، ~ ، من

الخصائص البصرية (أعلى = 0 ~ 70 ℃ ، Vcc = قائقي ~

(تم اختباره في ظل ظروف التشغيل الموصى بها ، ما لم يذكر خلاف ذلك)

المعلَمة	رمز	وحدة	دقيقة		تايب		ماكس		ملاحظات
مرسل
معدل الإشارة ، كل ممر		جيجابايت	± جزء في المليون					100 gbas-lr4 ، 1
			± 20 جزء في المليون					OTU4 ، 1
أربعة ممر الطول الموجي النطاق	Λ1	نانومتر	1294.53	1295.56		1296.59
	Λ2		1299.02	1300.05		1301.09
	Λ3		1303.54	1304.58		1305.63
	Λ4		1308.09	1309.14		1310.19
المجموع إطلاق قوة	العبوس	ديسيبل				10.5		100 جم قاعدة 4
						10		أوتو 4
متوسط إطلاق قوة ، كل ممر	خنزير	ديسيبل	-من			2.9		100 gbaser4 ، 2
			-6			4		OTU4 ، 2
بصري تعديل السعة ، كل حارة (OMA)2	OMA	ديسيبل	-107			4.5
الفرق في إطلاق قوة بين أي اثنان حانات (OMA)		ديسيبل				5
نسبة الانقراض	ER	ديسيبل	4					100 جم قاعدة 4
			4			6.5		أوتو 4
الوضع الجانبي نسبة القمع	SMSR	ديسيبل	30
مرسل و التفريق عقوبة ، كل ممر	TDP	ديسيبل				2.2
العودة البصرية تحمل الخسارة		ديسيبل				20
مرسل عاكسة 3		ديسيبل				-12
مرسل قناع عين {X1, X2, X3, Y1, Y2, Y3}			{من من من من من من من ؟ ؟ ؟ ؟ ؟ ؟					100 جم قاعدة 4
جهاز استقبال بصري الخصائص
استلام معدل لكل حارة		Gbps		25.78125		27.9525		3
إدخال الزائد الطاقة الضوئية	Pmax	ديسيبل	5.5
متوسط استلام طاقة لكل منها ممر	دبوس	ديسيبل	-تقييم			4.5		4
حساسية جهاز الاستقبال (OMA) لكل ممر	Psens1	ديسيبل				-تقييم
حساسية متوترة (OMA) لكل ممر	Psens2	ديسيبل				-5.0
خسارة الإرجاع	RL	ديسيبل	-26
جهاز استقبال كهربائية 3dB العلوي قطع تردد ، لكل ممر		غز				31
لوس دي-سيريس	Pd	ديسيبل				-19
لوس تأكيد	Pa	ديسيبل				-21
فقدان التباطؤ	Pd-Pa	ديسيبل	1

ملاحظات:

1. جهاز إرسال يتكون من 4 ليزرات تعمل كل منها بسعة 100 جم-قاعدة-r ، وغم لكل منهما لـ OTU4

2. القيمة الدنيا مفيدة.

3. يتكون جهاز الاستقبال من صور تعمل بأربع صور لكل منهما بقاعدة 100 جم ، وكل منهما بـ OTU4

4. القيمة الدنيا مفيدة ، تساوي TxOMA دقيقة مع خسارة أيون قناة غير محدودة وماكس.

وصف دبوس

	عرض أعلى		عرض أسفل
148	GN	1	سيرت V _ GND
147	ريفكلكن	2	سيرت V _ GND
146	ريفكلب	3	سيرت V _ GND
145	GN	4	سيرت V _ GND
144	N.C.	5	سيرت V _ GND
143	N.C.	6	أقل V
142	GN	7	أقل V
141	TX9n	8	أقل V
140	TX9p	9	أقل V
139	GN	10	أقل V
138	TX8n	11	أقل V
137	TX8p	12	أقل V
136	GN	13	أقل V
135	TX7n	14	أقل V
134	TX7p	15	أقل V
133	GN	16	سيرت V _ GND
132	TX6n	17	سيرت V _ GND
131	TX6p	18	سيرت V _ GND
130	GN	19	سيرت V _ GND
129	TX5n	20	سيرت V _ GND
128	TX5p	21	Vndiolioga
127	GN	22	Vnd_ _
126	TX4n	23	GN
125	TX4p	24	Tx_ mclkn
124	GN	25	Tx_ mclkp
123	TX3n	26	GN
122	TX3p	27	Vnd_ _
121	GN	28	VND_ _
120	TX2n	29	Vndoogie
119	TX2p	30	دردشةprgcntl1
118	GN	31	دردشةprg-cntl2
117	TX1n	32	دردشةprg-cntl3
116	TX1p	33	دردشةprg-alrm1
115	GN	34	دردشةprgalrm2
114	X0n	35	دردشةprgalrm3
113	TX0p	36	Tx_ dis
112	GN	37	مودلوبر

	عرض أعلى		عرض أسفل
111	GN	38	مودابس
110	N.C.	39	مودرجن
109	N.C.	40	Rx_ los
108	GN	41	جلبمان
107	RX9n	42	PRTADR4
106	RX9p	43	PRTADR3
105	GN	44	PRTADR2
104	RX8n	45	PRTADR1
103	RX8p	46	PRTADR0
102	GN	47	MDIO
101	RX7n	48	MDC
100	RX7p	49	GN
99	GN	50	VND_ _
98	RX6n	51	VND_
97	RX6p	52	GN
96	GN	53	فنوديوي
95	RX5n	54	VND_
94	RX5p	55	سيرت V _ GND
93	GN	56	سيرت V _ GND
92	RX4n	57	سيرت V _ GND
91	RX4p	58	سيرت V _ GND
90	GN	59	سيرت V _ GND
89	RX3n	60	أقل V
88	RX3p	61	أقل V
87	GN	62	أقل V
86	RX2n	63	أقل V
85	RX2p	64	أقل V
84	GN	65	أقل V
83	RX1n	66	أقل V
82	RX1p	67	أقل V
81	GN	68	أقل V
80	RX0n	69	أقل V
79	RX0p	70	سيرت V _ GND
78	GN	71	سيرت V _ GND
77	Rx_ mclkn	72	سيرت V _ GND
76	Rx_ mclkp	73	سيرت V _ GND
75	GN	74	سيرت V _ GND

دبوس	الاسم	ط/س	المنطق	الوصف
1	سيرت V _ GND			أرض عودة الجهد وحدة امدادات التيار الكهربائي ، متصلة داخليا إلى الأرض إشارة
2	سيرت V _ GND			أرض عودة الجهد وحدة امدادات التيار الكهربائي ، متصلة داخليا إلى الأرض إشارة
3	سيرت V _ GND			أرض عودة الجهد وحدة امدادات التيار الكهربائي ، متصلة داخليا إلى الأرض إشارة
4	سيرت V _ GND			أرض عودة الجهد وحدة امدادات التيار الكهربائي ، متصلة داخليا إلى الأرض إشارة
5	سيرت V _ GND			أرض عودة الجهد وحدة امدادات التيار الكهربائي ، متصلة داخليا إلى الأرض إشارة
6	أقل V			جهد إمداد وحدة V
7	أقل V			جهد إمداد وحدة V
8	أقل V			جهد إمداد وحدة V
9	أقل V			جهد إمداد وحدة V
10	أقل V			جهد إمداد وحدة V
11	أقل V			جهد إمداد وحدة V
12	أقل V			جهد إمداد وحدة V
13	أقل V			جهد إمداد وحدة V
14	أقل V			جهد إمداد وحدة V
15	أقل V			جهد إمداد وحدة V
16	سيرت V _ GND			أرض عودة الجهد وحدة امدادات التيار الكهربائي ، متصلة داخليا إلى الأرض إشارة
17	سيرت V _ GND			أرض عودة الجهد وحدة امدادات التيار الكهربائي ، متصلة داخليا إلى الأرض إشارة
18	سيرت V _ GND			أرض عودة الجهد وحدة امدادات التيار الكهربائي ، متصلة داخليا إلى الأرض إشارة
19	سيرت V _ GND			أرض عودة الجهد وحدة امدادات التيار الكهربائي ، متصلة داخليا إلى الأرض إشارة
20	سيرت V _ GND			أرض عودة الجهد وحدة امدادات التيار الكهربائي ، متصلة داخليا إلى الأرض إشارة
21	Vndiolioga	ط/س		بائع الوحدة النمطية I/O A. لا تتصل!
22	Vnd_ _	ط/س		بائع الوحدة النمطية I/O B. لا تتصل!
23	GN
24	Tx_ mclkn	س		Freq = معدل بصري/32. تستخدم لاختبار الموجة البصرية. ليس للاستخدام العادي.
25	Tx_ mclkp	س		Freq = معدل بصري/32. تستخدم لاختبار الموجة البصرية. ليس للاستخدام العادي.
26	GN
27	Vnd_ _	ط/س		بائع الوحدة النمطية I/O C. لا تتصل!
28	VND_ _	ط/س		بائع الوحدة النمطية I/O D لا يتصل!
29	Vndoogie	ط/س		بائع الوحدة النمطية I/O E. لا تتصل!
30	دردشةprgcntl1	أنا	LVCMOS w/PUR	مجموعة تحكم قابلة للبرمجة 1 فوق MDIO ، افتراضي: trxic-rstn ، إعادة ضبط TX & RX ICs ، "0": إعادة ضبط ؛ "1" أو NC: ممكّن (أي غير مستخدم).
31	دردشةprg-cntl2	أنا	LVCMOS w/PUR	مجموعة تحكم قابلة للبرمجة 2 فوق MDIO ، افتراضي: أجهزة التعشيق LSB ، "00": ≤ 8W ؛ "01": ≤ 16W ؛ "10": ≤ 24W ؛ "11" أو NC: ≤ 32W (i. ه. ، لا يستخدم).
32	دردشةprg-cntl3	أنا	LVCMOS w/PUR	3 مجموعة تحكم قابلة للبرمجة فوق MDIO ، افتراضي: تعشيق الأجهزة LSB ، "00": ≤ 8W ؛ "01": ≤ 16W ؛ "10": ≤ 24W ؛ "11" أو NC: ≤ 32W (i. هـ. ، لا يستخدم).
33	دردشةprg-alrm1	س	LVCMOS	جهاز إنذار قابل للبرمجة 1 فوق MDIO ، افتراضي: hipwr-on ، "1": وحدة كاملة ؛ "0": وحدة لا تعمل بالطاقة العالية.
34	دردشةprgalrm2	س	LVCMOS	جهاز إنذار قابل للبرمجة 2 فوق MDIO ، افتراضي: mod-استعداد ، "1": جاهز ؛ "0": غير جاهز.
35	دردشةprgalrm3	س	LVCMOS	إنذار قابل للبرمجة 3 تعيين فوق MDIO ، الافتراضي: mod-fault ، الكشف عن خطأ ، "1": خطأ ؛ "0": لا خطأ.
36	Tx_ dis	أنا	LVCMOS w/PUR	تعطيل الارسال لجميع الحانات ، "1" أو NC = مرسل معطل ، "0" = تمكين الارسال
37	مودلوبر	أنا	LVCMOS w/PUR	وحدة وضع الطاقة المنخفضة. "1" أو NC: وحدة في وضع طاقة منخفضة (آمن) ، "0": تمكين التشغيل
38	مودابس	س	GN	وحدة غائبة. "1" أو NC: وحدة غائبة ، "0": وحدة موجودة ، سحب المقاوم على المضيف
39	مودرجن	أنا	LVCMOS w/pdm	إعادة تعيين الوحدة. "0" يعيد تشغيل الوحدة النمطية ، "1" أو NC = وحدة تمكين ، سحب المقاوم لأسفل في الوحدة النمطية
40	Rx_ los	س	LVCMOS	فقدان جهاز الاستقبال للإشارة البصرية ، "1": إشارة بصرية منخفضة ، "0": حالة طبيعية
41	جلبمان	س	LVCMOS	إنذار عالمي. • 0 ": حالة التنبيه في أي سجل إنذار MDIO ،" 1 ": بدون حالة إنذار ، استنزاف مفتوح ، سحب المقاوم على المضيف
42	PRTADR4	أنا	سيديو V CMOS	MDIO عنوان المنفذ الفعلي بت 4
43	PRTADR3	أنا	سيديو V CMOS	منفذ مادي MDIO معالجة بت 3
44	PRTADR2	أنا	سيديو V CMOS	MDIO عنوان المنفذ الفعلي بت 2
45	PRTADR1	أنا	سيديو V CMOS	منفذ MDIO الفعلي عنوان بت 1
46	PRTADR0	أنا	سيديو V CMOS	MDIO عنوان المنفذ الفعلي بت 0
47	MDIO	ط/س	سيديو V CMOS	بيانات الإدارة I/O بيانات ثنائية الاتجاه (المواصفات الكهربائية حسب 802.3ae و ba)
48	MDC	أنا	سيديو V CMOS	ساعة إدارة البيانات (المواصفات الكهربائية حسب 802.3ae و ba)
49	GN
50	VND_ _	ط/س		بائع الوحدة النمطية I/O F. لا تتصل!
51	VND_	ط/س		بائع الوحدة النمطية I/O G. لا تتصل!
52	GN
53	فنوديوي	ط/س		بائع الوحدة النمطية I/O H. لا تتصل!
54	VND_	ط/س		بائع الوحدة النمطية I/O J. لا تتصل!
55	سيرت V _ GND			أرض عودة الجهد وحدة امدادات التيار الكهربائي ، متصلة داخليا إلى الأرض إشارة
56	سيرت V _ GND			أرض عودة الجهد وحدة امدادات التيار الكهربائي ، متصلة داخليا إلى الأرض إشارة
57	سيرت V _ GND			أرض عودة الجهد وحدة امدادات التيار الكهربائي ، متصلة داخليا إلى الأرض إشارة
58	سيرت V _ GND			أرض عودة الجهد وحدة امدادات التيار الكهربائي ، متصلة داخليا إلى الأرض إشارة
59	سيرت V _ GND			أرض عودة الجهد وحدة امدادات التيار الكهربائي ، متصلة داخليا إلى الأرض إشارة
60	أقل V			جهد إمداد وحدة V
61	أقل V			جهد إمداد وحدة V
62	أقل V			جهد إمداد وحدة V
63	أقل V			جهد إمداد وحدة V
64	أقل V			جهد إمداد وحدة V
65	أقل V			جهد إمداد وحدة V
66	أقل V			جهد إمداد وحدة V
67	أقل V			جهد إمداد وحدة V
68	أقل V			جهد إمداد وحدة V
69	أقل V			جهد إمداد وحدة V
70	سيرت V _ GND			أرض عودة الجهد وحدة امدادات التيار الكهربائي ، متصلة داخليا إلى الأرض إشارة
71	سيرت V _ GND			أرض عودة الجهد وحدة امدادات التيار الكهربائي ، متصلة داخليا إلى الأرض إشارة
72	سيرت V _ GND			أرض عودة الجهد وحدة امدادات التيار الكهربائي ، متصلة داخليا إلى الأرض إشارة
73	سيرت V _ GND			أرض عودة الجهد وحدة امدادات التيار الكهربائي ، متصلة داخليا إلى الأرض إشارة
74	سيرت V _ GND			أرض عودة الجهد وحدة امدادات التيار الكهربائي ، متصلة داخليا إلى الأرض إشارة
75	GN
76	Rx_ mclkp			لاختبار الموجة البصرية. ليس للاستخدام العادي.
77	Rx_ mclkn			لاختبار الموجة البصرية. ليس للاستخدام العادي.
78	GN
79	RX0p			واجهة واصلة
80	RX0n			واجهة واصلة
81	GN
82	RX1p			واجهة واصلة
83	RX1n			واجهة واصلة
84	GN
85	RX2p			واجهة واصلة
86	RX2n			واجهة واصلة
87	GN
88	RX3p			واجهة واصلة
89	RX3n			واجهة واصلة
90	GN
91	RX4p			واجهة واصلة
92	RX4n			واجهة واصلة
93	GN
94	RX5p			واجهة واصلة
95	RX5n			واجهة واصلة
96	GN
97	RX6p			واجهة واصلة
98	RX6n			واجهة واصلة
99	GN
100	RX7p			واجهة واصلة
101	RX7n			واجهة واصلة
102	GN
103	RX8p			واجهة واصلة
104	RX8n			واجهة واصلة
105	GN
106	RX9p			واجهة واصلة
107	RX9n			واجهة واصلة
108	GN
109	N.C.
110	N.C.
111	GN
112	GN
113	TX0p			واجهة واصلة
114	X0n			واجهة واصلة
115	GN
116	TX1p			واجهة واصلة
117	TX1n			واجهة واصلة
118	GN
119	TX2p			واجهة واصلة
120	TX2n			واجهة واصلة
121	GN
122	TX3p			واجهة واصلة
123	TX3n			واجهة واصلة
124	GN
125	TX4p			واجهة واصلة
126	TX4n			واجهة واصلة
127	GN
128	TX5p			واجهة واصلة
129	TX5n			واجهة واصلة
130	GN
131	TX6p			واجهة واصلة
132	TX6n			واجهة واصلة
133	GN
134	TX7p			واجهة واصلة
135	TX7n			واجهة واصلة
136	GN
137	TX8p			واجهة واصلة
138	TX8n			واجهة واصلة
139	GN
140	TX9p			واجهة واصلة
141	TX9n			واجهة واصلة
142	GN
143	N.C.
144	N.C.
145	GN
146	ريفكلب			واجهة واصلة
147	ريفكلكن			واجهة واصلة
148	GN
