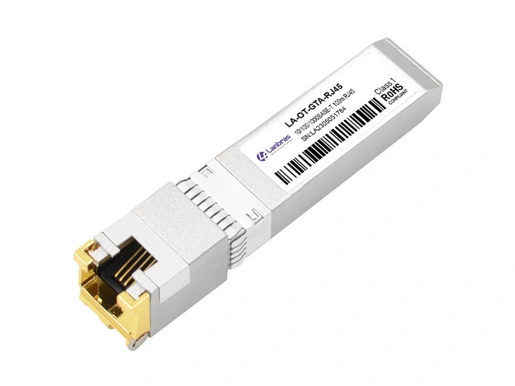

Name: 10/من النحاس SFP-ceiver
Brand: Lanao Communication Technology Limited.
Availability: InStock

10/من النحاس SFP-ceiver

SFPG-TA01RJ

أجهزة الإرسال والاستقبال ذات الشكل النحاسي الصغير القابلة للتوصيل (SFP) تعتمد على اتفاق SFP متعدد المصادر (MSA).

نظرة عامة

المواصفات

حلول الاتصال

نماذج

الموارد

الوصف

أجهزة الإرسال والاستقبال ذات الشكل النحاسي الصغير القابلة للتوصيل (SFP) تعتمد على اتفاق SFP متعدد المصادر (MSA). وهي متوافقة مع إيثرنت جيجابت ومعايير 10/1000 قاعدة-t كما هو محدد في IEEE Std. يستخدم دبوس rxsfp _ los لإشارة الارتباط. إذا سحب ما يصل دبوس tx_ تعطيل SFP ، يمكن إعادة تعيين IC.

الميزات
● حتى صلات بيانات ثنائية الاتجاه
● بصمة SFP القابلة للتوصيل الساخن
● تبديد طاقة منخفض (نمطي من من من من من من نوع W)
● تجميع موصل مدمج
● حاوية معدنية بالكامل ، ل EMI السفلي
● RoHS متوافقة وخالية من الرصاص
● مصدر طاقة أحادي الطول
● 10/• التشغيل في الأنظمة المضيفة بواجهة 1000 قاعدة-x
● ، جيجابت إيثرنت عبر كابل القط 5
● درجة حرارة التشغيل المحيطة: 0 درجة مئوية إلى 70 درجة مئوية

موصل SFP إلى المضيف دبوس

دبوس	رمز	الاسم/الوصف	مرجع.
1	فييت	أرضية جهاز الإرسال (مشتركة مع أرضية جهاز الاستقبال)	1
2	خطأ	خطأ الإرسال. غير مدعوم.
3	تدوس	تعطيل الارسال. خرج الليزر تعطيل على عالية أو مفتوحة.	2
4	مودو ‏ (2)	تعريف الوحدة 2. خط البيانات للمعرف التسلسلي.	3
5	مودو ‏ (1)	تعريف الوحدة 1. خط الساعة للمعرف التسلسلي.	3
6	Mod_ def (0)	تعريف الوحدة 0. ترتكز داخل الوحدة.	3
7	تحديد السعر	لا يوجد اتصال مطلوب
8	لوس	فقدان إشارة الإشارة. يشير المنطق 0 إلى التشغيل العادي.
9	فير	أرض الاستقبال (مشتركة مع أرضية جهاز الإرسال)	1
10	فير	أرض الاستقبال (مشتركة مع أرضية جهاز الإرسال)	1
11	فير	أرض الاستقبال (مشتركة مع أرضية جهاز الإرسال)	1
12	RD-	استقبال البيانات المقلوبة. تيار متردد يقترن
13	RD	استقبال بيانات غير مقلوبة. تيار متردد يقترن
14	فير	أرض الاستقبال (مشتركة مع أرضية جهاز الإرسال)	1
15	Vcr	مصدر طاقة جهاز الاستقبال
16	فكت	مصدر طاقة للمرسل
17	فييت	أرضية جهاز الإرسال (مشتركة مع أرضية جهاز الاستقبال)	1
18	TD	جهاز إرسال بيانات غير مقلوبة في. AC يقترن.
19	TD-	الارسال مقلوب البيانات في. AC يقترن.
20	فييت	أرضية جهاز الإرسال (مشتركة مع أرضية جهاز الاستقبال)	1

ملاحظات:

1. يتم توصيل الأرض الدائرة إلى الأرض الشاسيه

2. معطل في TDIS> من V أو مفتوح ، تم تمكينه على TDIS> من V

3. يجب سحبها إلى الأعلى باستخدام: k - 10k أوم على اللوحة المضيفة إلى جهد بين من من من من من من من من من وإلى V. Mod-def (0) خط يسحب منخفض للإشارة إلى أن الوحدة موصولة.

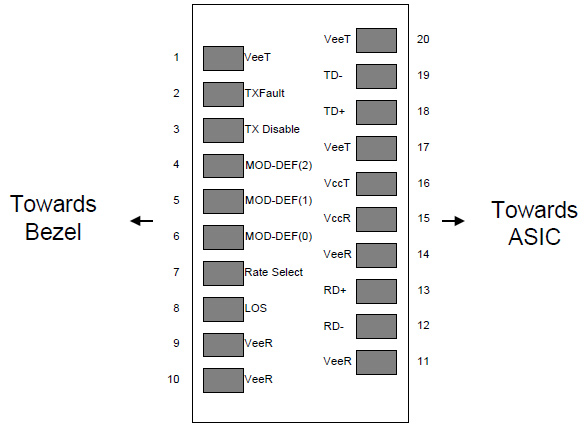

Diagram of host board connector block pin numbers and names

الشكل 1. رسم بياني لأرقام دبوس كتلة موصل لوحة المضيف والأسماء

+ ، واجهة الطاقة الكهربائية V Volt

لدى السيارة نطاق جهد إدخال من من من من من من من من من من من V +/-. لا يسمح بالجهد الأقصى 4 فولت للتشغيل المستمر.

+ واجهة طاقة كهربائية
المعلَمة	رمز	دقيقة	تايب	ماكس	وحدة	ملاحظات/شروط
العرض الحالي	هو		320	375	أماه	قوة CW max على مجموعة كاملة من الجهد ودرجة الحرارة. انظر ملاحظة التحذير أدناه
جهد الإدخال	Vcc	3.13	3.3	3.47	V	المشار إليها إلى GND
أقصى الجهد	Vmax			4	V
تيار عرام	أيزورج			30	أماه	المكونات الساخنة فوق ثابت الحالة الحالية. انظر ملاحظة التحذير أدناه

تحذير: استهلاك الطاقة وتيار الطفرة أعلى من القيم المحددة في SFP MSA

إشارات منخفضة السرعة

Moddef (1) (SCL) و_ moddef (2) (SDA) ، هي إشارات CMOS استنزاف مفتوحة (انظر القسم السابع ، "بروتوكول الاتصالات التسلسلية"). يجب سحب كل من mod-def (1) و moddef (2) إلى Host_ vcc

إشارات منخفضة السرعة ، الخصائص الإلكترونية
المعلَمة	رمز	دقيقة	ماكس	وحدة	ملاحظات/شروط
SFP الناتج منخفض	المجلد	0	0.5	V	من ايسو إلى 10k سحب ما يصل إلى هوستوفسك ، يقاس في جانب المضيف للموصل
SFP الناتج عالية	فوه	عرض مخفض	هوستفسي سي + قائقي	V	من ايسو إلى 10k سحب ما يصل إلى هوستوفسك ، يقاس في جانب المضيف للموصل
مدخل SFP منخفض	فيل	0	0.8	V	من من من من من من من من من من إلى إلى Vcc ، يقاس في جانب SFP للموصل
SFP مدخلات عالية	فيف	2	+ سي سي دي	V	من من من من من من من من من من إلى إلى Vcc ، يقاس في جانب SFP للموصل

واجهة كهربائية عالية السرعة

جميع الإشارات عالية السرعة مقترنة داخليًا.

واجهة كهربائية عالية السرعة ، خط نقل SFP
المعلَمة	رمز	دقيقة	تايب	ماكس	وحدة	ملاحظات/شروط
تردد الخط	FL		125		MHz	الترميز من 5 مستويات ، لكل IEEE
مقاومة خرج Tx	Zout TX		100		أوم	ترددات تفاضلية لجميع الترددات بين 1 ميغاهرتز و MHz
Rx مقاومة المدخلات	زين ، RX		100		أوم	ترددات تفاضلية لجميع الترددات بين 1 ميغاهرتز و MHz
واجهة كهربائية عالية السرعة ، مضيف-SFP
المعلَمة	رمز	دقيقة	تايب	ماكس	وحدة	ملاحظات/شروط
بيانات ذات نهاية واحدة أرجوحة إدخال	فينسنج	250		1200	MV	وحيد الأطراف
بيانات ذات نهاية واحدة أرجوحة خرج	رداء	350		800	MV	وحيد الأطراف
وقت الارتفاع/الخريف	Tr, Tf		175		بسك	من من من من
Tx مقاومة الإدخال	زين		50		أوم	وحيد الأطراف
Rx مقاومة الإخراج	زوت		50		أوم	وحيد الأطراف

مواصفات عامة

عام
المعلَمة	رمز	دقيقة	تايب	ماكس	وحدة	ملاحظات/شروط
معدل البيانات	BR	10		1000	ميغابايت/ثانية	متوافق مع IEEE. انظر الملاحظات من 2 إلى 4 أدناه
طول الكابل	ل			100	م	الفئة 5 UTP. بير

ملاحظات:

1. التسامح على مدار الساعة هو +/- 50 جزء في المليون

2. افتراضيًا ، يعتبر! جهاز مزدوج الاتجاه بالكامل في الوضع المفضل

3. يتم تمكين الكشف التلقائي عن التقاطع. كابل كروس خارجي غير مطلوب

المواصفات البيئية

المواصفات البيئية
المعلَمة	رمز	دقيقة	تايب	ماكس	وحدة	ملاحظات/شروط
درجة حرارة التشغيل	أعلى	0		70	درجة مئوية	درجة حرارة القضية
درجة حرارة التخزين	تسو	-40		85	درجة مئوية	درجة الحرارة المحيطة

بروتوكول الاتصالات التسلسلية

تدعم جميع SFPs بروتوكول الاتصال التسلسلي ثنائي الأسلاك المبين في SFP MSA. هذه SFPs تستخدم MCU ، يمكن الوصول إليها بعنوان A0h.

توقيت الحافلة التسلسلية ، المتطلبات
المعلَمة	رمز	دقيقة	تايب	ماكس	وحدة	ملاحظات/شروط
معدل الساعة I 2C		0		200,000	هرتز
